System przepustów kablowych VarioPlate

Szafa sterownicza jest elementem każdego budynku, który chroni przed wpływem różnych czynników zewnętrznych, zwłaszcza przed kurzem i wodą. Przepusty kablowe są jednak potencjalnie słabym punktem. Rynek oferuje wiele produktów do prowadzenia kabli takich jak m.in.: przelotki, złączki śrubowe czy profile kauczukowe. Wiele systemów wymaga kilku wycięć i otworów, aby wprowadzić wszystkie kable i przewody o różnych średnicach do szafy sterowniczej. I jest to niewątpliwie duży minus tego typu rozwiązań. Kable z wtyczkami stanowią szczególny problem, ponieważ wtyczka jest często większa niż rzeczywisty otwór. Potrzebne jest tutaj inteligentne rozwiązanie typu "wszystko w jednym", które pozwala zaoszczędzić czas, a tym samym pieniądze, zapewniając jednocześnie maksymalne bezpieczeństwo. Nazywamy to VarioPlate - sprytny system prowadzenia kabli.

Proste i bezpieczne prowadzenie wielu kabli o różnych średnicach

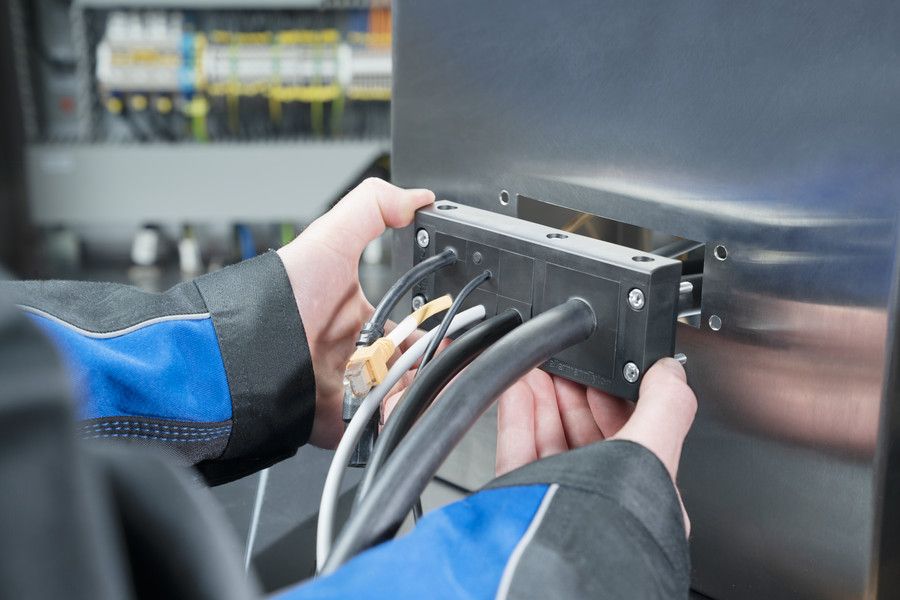

System VarioPlate oferuje wiele korzyści. Jedną z nich jest elastyczność i łatwość instalacji. Podstawowy element - ramka - jest mocowana do szafy sterowniczej za pomocą czterech śrub. Dzięki gumowej uszczelce, dodatkowe klejenie lub uszczelnienie nie jest konieczne. Następnym krokiem jest wprowadzenie kabli do szafy sterowniczej. Wokół każdego kabla umieszczany jest odpowiedni przepust, który jest mocowany w ramie za pomocą pióra i wpustu. Zintegrowana uszczelka ramki zapewnia uszczelnienie do IP66. Dodatkowa zaleta: przepusty nie są umieszczane na końcu kabla i nie muszą być przeciągane do końca, jak w przypadku konwencjonalnych rozwiązań. Można je otworzyć z boku i po prostu wsunąć na kabel we właściwym miejscu.

Różnorodność systemu modułowego

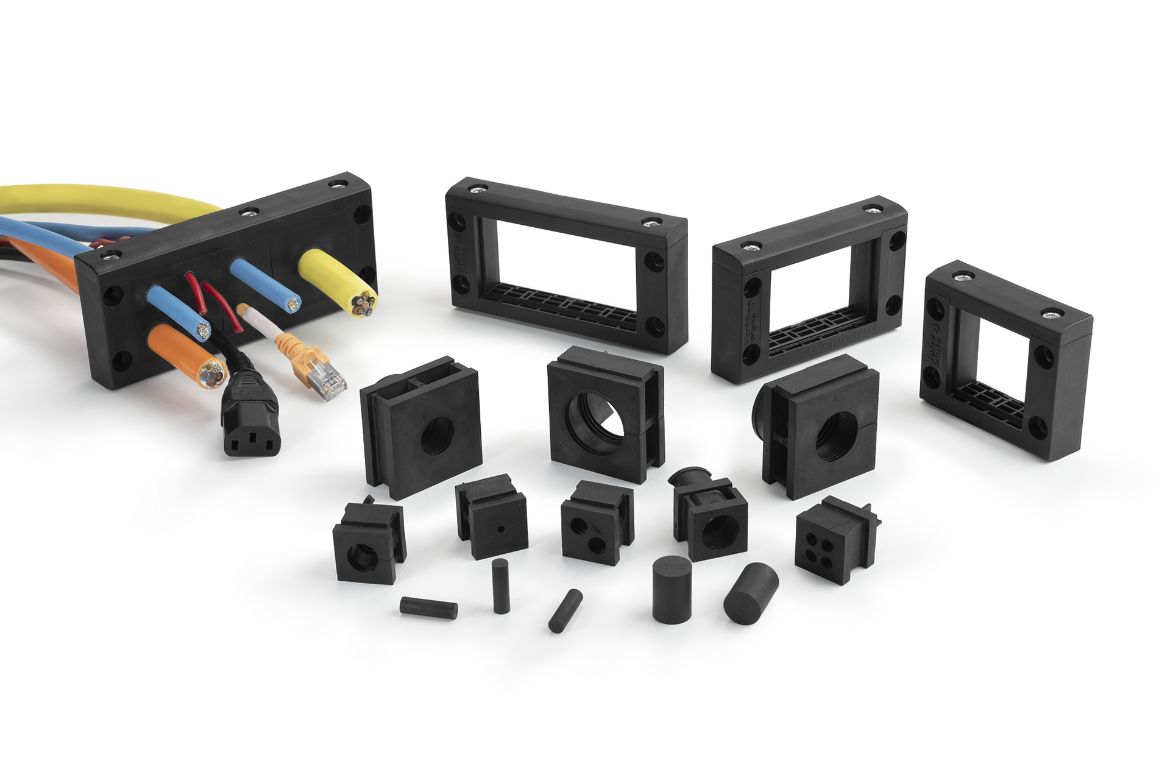

VarioPlate to modułowy i elastyczny system, dzięki czemu jest odpowiednim rozwiązaniem dla małych i dużych instalacji, a także dla szerokiego zakresu średnic kabli w jednej ramce. Ramki są dostępne w czterech różnych rozmiarach. System zawsze oferuje miejsce na dwie wiązki S na wysokość (małe) i od 2 do 10 wiązek S na szerokość (w zależności od rozmiaru ramy). Przepusty S są dostępne dla kabli o średnicy od 3 mm do 16 mm, z miejscem na jeden, dwa lub cztery kable. Wiązki L (duże) zajmują miejsce wiązek S 2x2 w ramie. W ten sposób przepusty L są odpowiednie dla kabli o średnicy zewnętrznej od 16 mm do 33 mm. W przypadku mniejszej ilości przepustów w ramce, wolne miejsce można wypełnić praktyczną zaślepką, dostępną w ofercie.

Wszystkie przepusty oferują pewną swobodę w wyborze rozmiaru w stosunku do średnicy kabla ze względu na ich elastyczność. Z tyłu każdego przepustu znajduje się uchwyt, do którego można łatwo przymocować kabel za pomocą opaski kablowej, zmniejszając w ten sposób naprężenie.

Skonfiguruj swój VarioPlate, dzięki konfiguratorowi online.

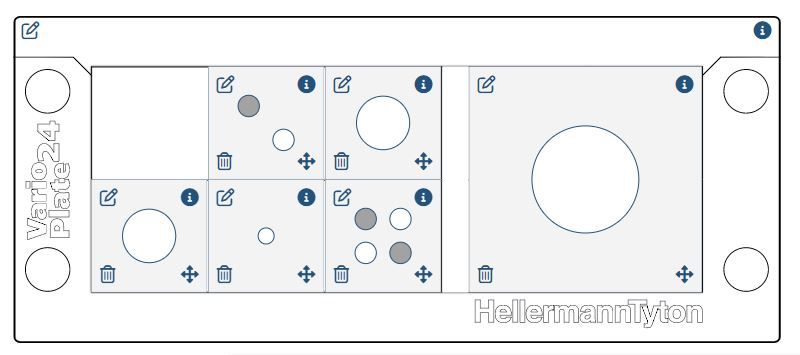

Nasz praktyczny konfigurator online umożliwia dopasowanie systemu przepustów do Twoich potrzeb. Wszystkie przepusty i ramki możesz łączyć i wizualizować dzięki "drag&drop" - przeciągnij i upuść. Po znalezieniu optymalnej kombinacji, grafika i lista materiałów są dostępne do wydrukowania lub pobrania. Dzięki temu możesz zaplanować swoje zakupy i uzyskać wizualny szablon do montażu VarioPlate.
