Oznaczenia kabli i przewodów do efektywnego znakowania przemysłowego

Niezależnie od tego, czy chodzi o oznaczanie kabli i przewodów, czy o rozwiązania do znakowania przemysłowego w strefach niebezpiecznych, czy też etykiety zabezpieczające pozostawiające ślad przy próbie ingerencji: HellermannTyton oferuje szerokie portfolio rozwiązań do oznaczania i identyfikowania przemysłowego, do wielu zastosowań, od przemysłu lotniczego i kolejowego po magazynowanie.

Rozwiązania HellermannTyton w zakresie identyfikacji różnią się od prostych, wstępnie zadrukowanych oznaczników dostępnych na rynku. Nasza oferta obejmuje m.in.: kompletny system druku przeznaczony do przetwarzania tysięcy etykiet samoprzylepnych, oznaczników termokurczliwych i szyldów oznaczeniowych.

Większość naszych produktów została opracowana w ścisłej współpracy z klientami. W rezultacie, obecne portfolio obejmuje rozwiązania, które spełniają różnorodne wymagania, związane m.in.: z bezpieczeństwem, potrzebą efektywnej identyfikacji czy zgodności z wymogami prawa.

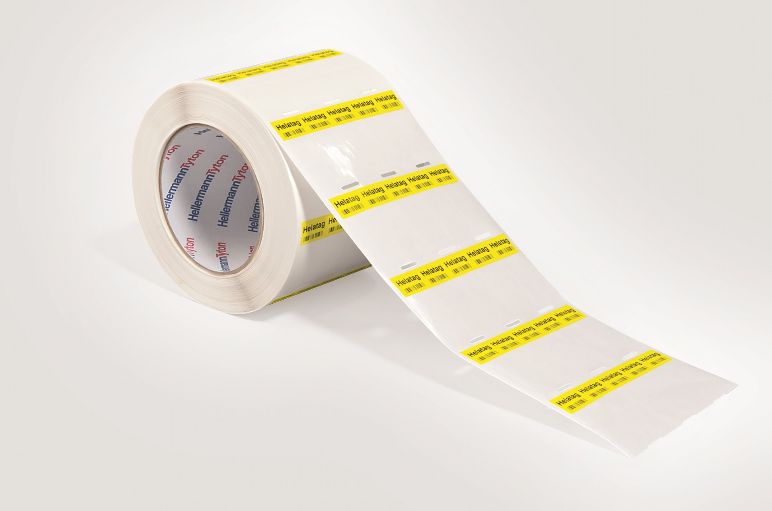

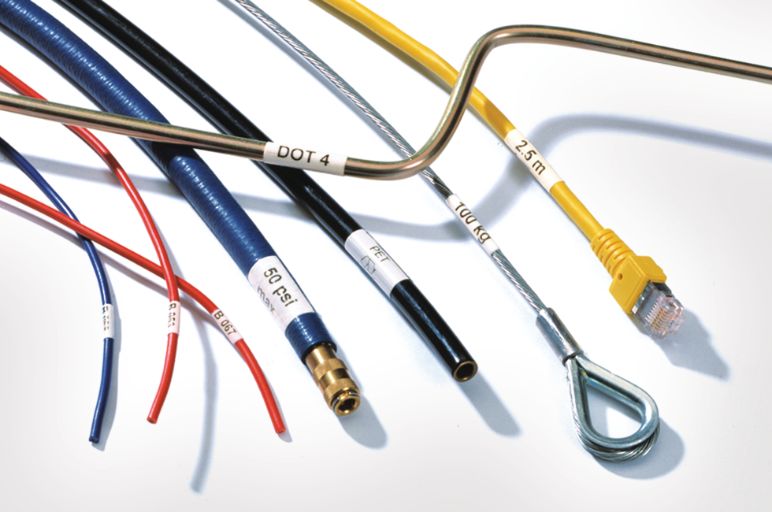

HellermannTyton oferuje szeroką gamę etykiet, które spełniają większość wymagań stawianych przez rynek przemysłowy. Posiadamy w swojej ofercie m.in.:

• Etykiety do druku termotransferowego, druku laserowego i do znakowania ręcznego
• Etykiety w różnych rozmiarach i kształtach
• Etykiety wykonane z różnych materiałów i o różnych specyfikacjach.

Poniżej znajdziesz kilka przykładowych produktów z naszego portfolio.

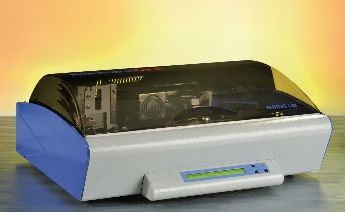

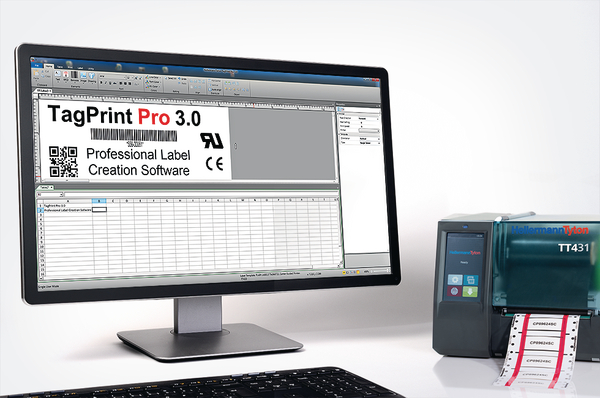

Oprogramowanie TagPrint Pro zawiera szablony do wszystkich produktów HellermannTyton przeznaczonych do druku termotransferowego - od etykiet i znaczników po koszulki termokurczliwe.

Wystarczy wybrać wbudowaną grafikę lub zaimportować własną i dodać dane z systemu ERP lub innych, standardowych programów, takich jak np. Excel.

Dzięki naszemu oprogramowaniu kody kreskowe są tworzone za pomocą kilku kliknięć. Powierzchnia wszystkich etykiet HellermannTyton została specjalnie przygotowana tak, aby jakość i wydajność druku, przy użyciu naszych drukarek była zawsze jak najwyższa.

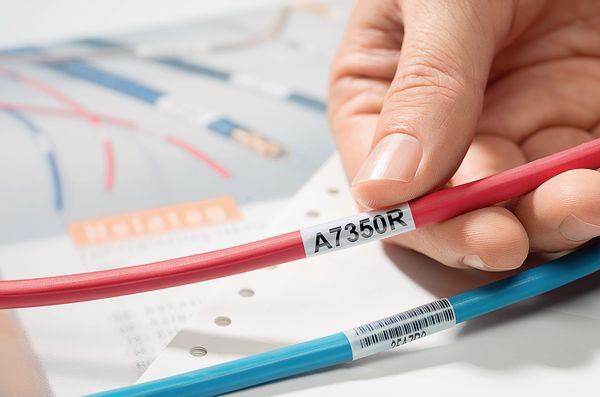

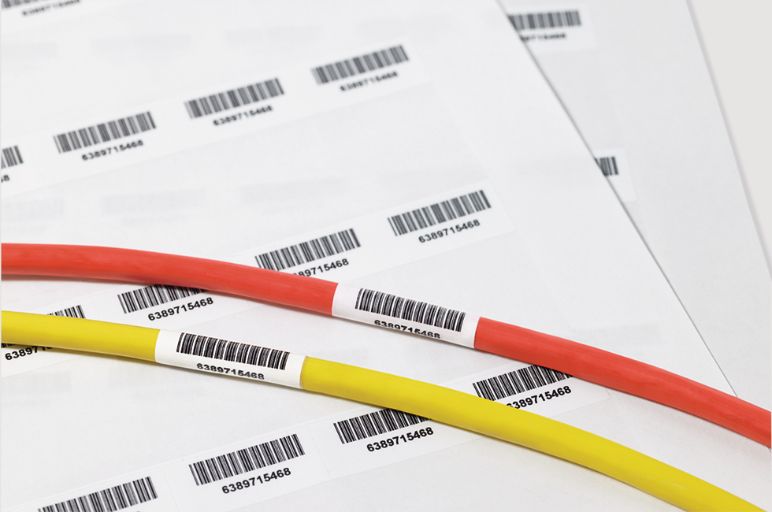

Etykiety z nadrukiem laserowym to niezawodne rozwiązanie do oznaczania przewodów i kabli w środowiskach przemysłowych. Ich samolaminująca konstrukcja zapewnia solidną ochronę przed wilgocią i ścieraniem, a zaokrąglone narożniki poprawiają siłę wiązania, zapewniając bezpieczne mocowanie.

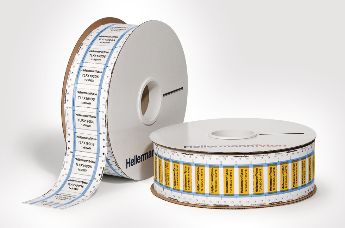

Etykiety Helatag 1104 są idealnym rozwiązaniem dla użytkowników poszukujących standardowych etykiet o wysokiej wydajności. Wykonane z 25-mikronowego materiału, etykiety te są zarówno lekkie, jak i trwałe, dzięki czemu idealnie nadają się do ogólnych zastosowań związanych z identyfikacją.

W przypadku zastosowań wymagających dłuższych i trwalszych etykiet, lepszą opcją są etykiety Helatag 1105. Dzięki grubości 50 mikronów etykiety te zapewniają dodatkową trwałość, dzięki czemu dobrze nadają się do bardziej wymagających środowisk.

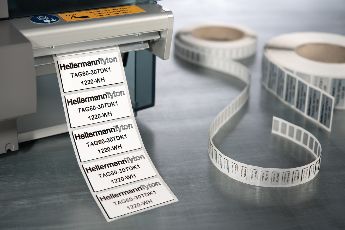

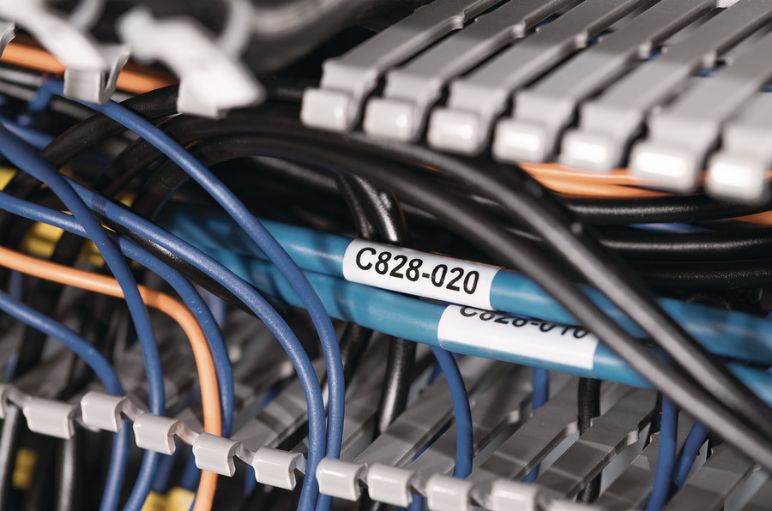

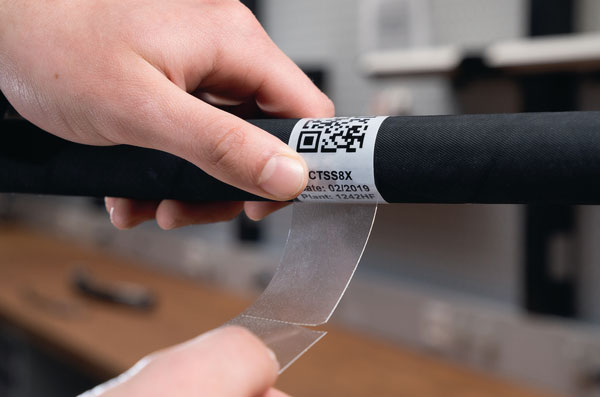

Samolaminujące etykiety kablowe Helatag 896 i Helatag 323 są przeznaczone do druku termotransferowego, co zapewnia precyzyjne, wysokiej rozdzielczości oznaczenia, które są zarówno trwałe, jak i profesjonalne.

Etykiety Helatag 323 zostały specjalnie zaprojektowane do wymagających warunków, dzięki czemu są odporne na wysokie temperatury oraz promieniowanie UV.

Dostępne w różnych rozmiarach, wykonane z różnych materiałów i o różnych grubościach, etykiety te składają się z obszaru przeznaczonego do zadruku oraz przezroczystej warstwy laminującej, która chroni nadrukowane informacje przed działaniem czynników zewnętrznych, takich jak wilgoć, kurz, ścieranie, woda, chemikalia, promieniowanie UV oraz ekstremalne temperatury. Dzięki temu oznaczenia są trwałe nawet w najbardziej wymagających warunkach przemysłowych i idealne dla branż takich jak: telekomunikacja, automatyka przemysłowa czy energetyka.

Etykiety samolaminujące Helatag 1232 doskonale sprawdzają się w trudnych warunkach, np. do oznaczania przewodów hydraulicznych. Dzięki wyjątkowo odpornej warstwie ochronnej gwarantują długotrwałą czytelność oznaczeń, nawet w ekstremalnym środowisku. Etykiety te można łatwo zadrukować przy użyciu drukarek termotransferowych HellermannTyton, co zapewnia precyzyjne i trwałe oznaczenia.

Etykiety Helatag 1232 są dłuższe niż standardowe etykiety, dzięki czemu mają miejsce na dodatkowe informacje, inne niż tylko numer seryjny. Klej na bazie akrylanu sprawia, że etykiety te nie powodują uszkodzeń powierzchni węży i przewodów.

Cechują się wysoką odpornością na substancje chemiczne, takie jak alkohol, benzyna czy olej hydrauliczny. Trwała identyfikacja kabli jest możliwa dzięki użyciu elastycznego, odpornego na rozdarcia i uderzenia poliestru, co zapewnia niezawodność nawet w najbardziej wymagających środowiskach

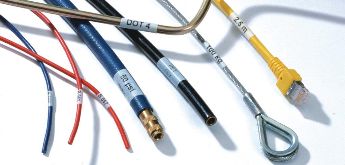

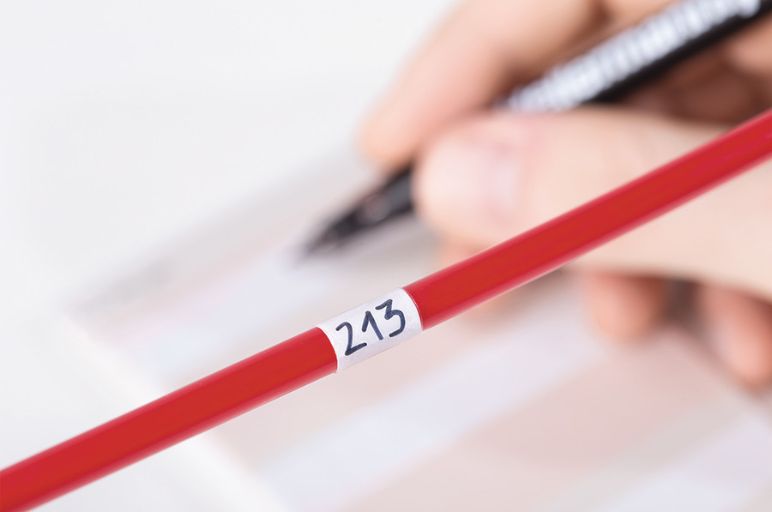

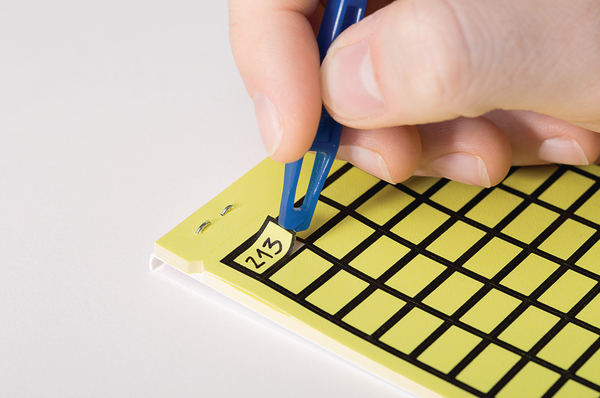

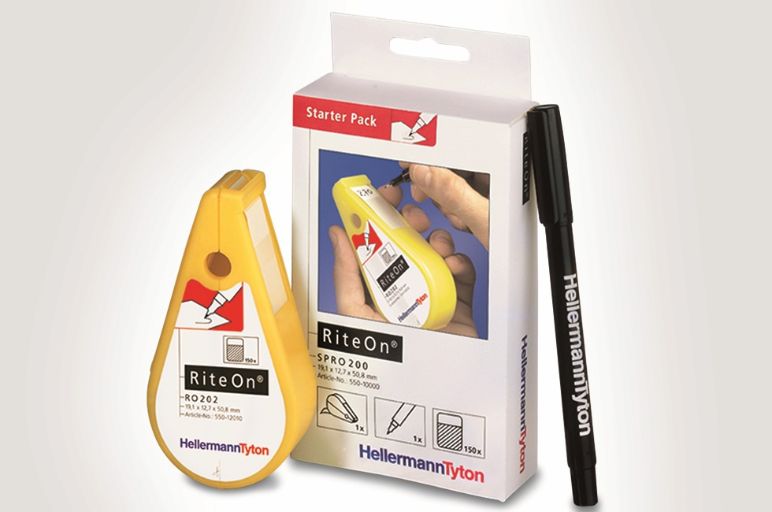

Etykiety kablowe Helasign 1402 to trwałe i niezawodne rozwiązanie do identyfikacji przewodów i kabli, idealne zarówno do stałego, jak i tymczasowego oznaczania w przypadku konserwacji o niskiej częstotliwości. Dzięki samolaminującej warstwie, etykiety te są chronione przed wilgocią, ścieraniem i działaniem substancji chemicznych, co zapewnia ich niezawodność nawet w wymagających warunkach przemysłowych.

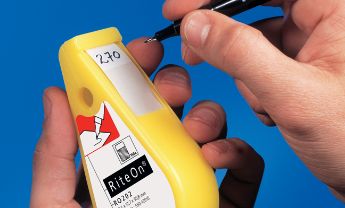

Etykiety Helasign 1402 są dostępne w kompaktowych, kieszonkowych zestawach, które zawierają aplikator umożliwiający szybkie i wygodne znakowanie w terenie.

Kluczowe właściwości:

• Wyjątkowa trwałość – odporność na wodę, oleje i ścieranie zapewnia długotrwałą czytelność oznaczeń
• Łatwa aplikacja – praktyczny aplikator pozwala na szybkie i efektywne oznaczanie
• Wszechstronność zastosowania – możliwość bezpośredniego opisywania za pomocą szybkoschnących pisaków T82, gwarantujących profesjonalną jakość nadruku

Etykiety Helasign 1402 to doskonały wybór dla branży elektrycznej, telekomunikacyjnej i przemysłowej, zapewniający trwałą identyfikację przewodów w każdych warunkach.

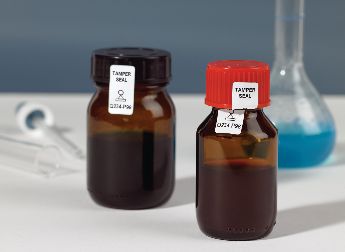

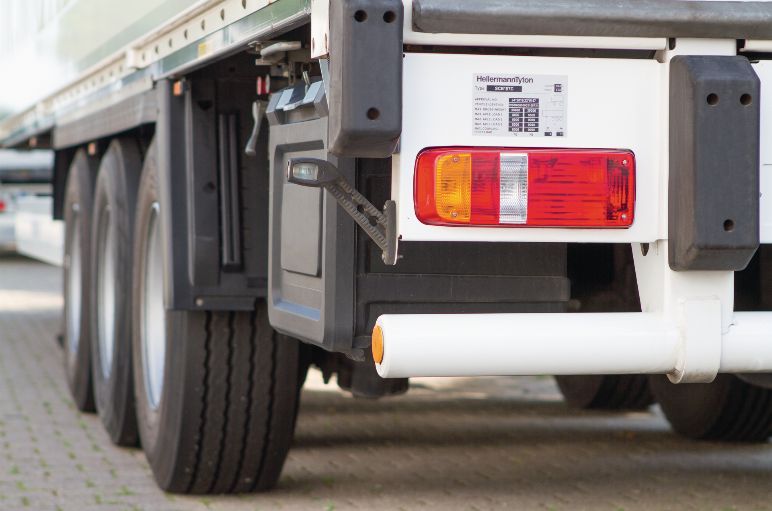

Etykiety zabezpieczające przed manipulacją Helatag 1251 zostały zaprojektowane, aby zapewnić trwałą identyfikacji w przemyśle motoryzacyjnych, w tym na ciężarówkach i przyczepach. Gwarantują one dobrze widoczne i trwałe oznakowanie oraz stanowią skuteczną alternatywę dla konwencjonalnych tabliczek aluminiowych.

Ich przezroczysty laminat ochronny zapewnia odporność na zabrudzenia i ścieranie, dzięki czemu nadają się zarówno do zastosowań wewnętrznych, jak i zewnętrznych, a łatwa aplikacja ręczna zapewnia bezproblemowe użytkowanie.

Mocny klej i trwała konstrukcja sprawiają, że etykiety te pozostaną na swoim miejscu i skutecznie chronią wartościowe aktywa i poufne informacje.

Oznaczniki termokurczliwe i etykiety kablowe HellermannTyton znajdują zastosowanie w wielu branżach, oferując wyjątkową trwałość i odporność. Ich kluczowe właściwości to:

• Odporność na wysokie temperatury i promieniowanie UV – zapewnia długoterminową czytelność oznaczeń w wymagających warunkach przemysłowych
• Zgodność z normami kolejowymi dotyczącymi ograniczenia zagrożeń -  spełnia rygorystyczne wymagania w sektorze transportu szynowego
• Wykrywalność magnetyczna – idealne rozwiązanie dla przemysłu spożywczego i farmaceutycznego, zwiększające bezpieczeństwo produkcji
• Odporność na płyny – gwarantuje trwałość oznaczeń w środowiskach narażonych na działanie chemikaliów i cieczy przemysłowych
• Bezhalogenowość – minimalizuje emisję toksycznych substancji, co jest kluczowe dla aplikacji w branżach o wysokich wymaganiach bezpieczeństwa

Nasze rozwiązania w zakresie identyfikacji kabli zostały opracowane z myślą o maksymalnej trwałości, czytelności i zgodności z normami przemysłowymi, co czyni je niezawodnym wyborem dla sektora kolejowego, lotniczego, spożywczego oraz automatyki przemysłowej.

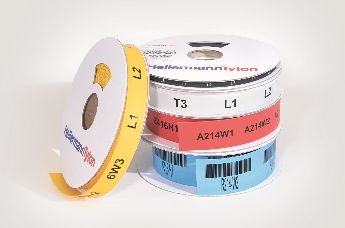

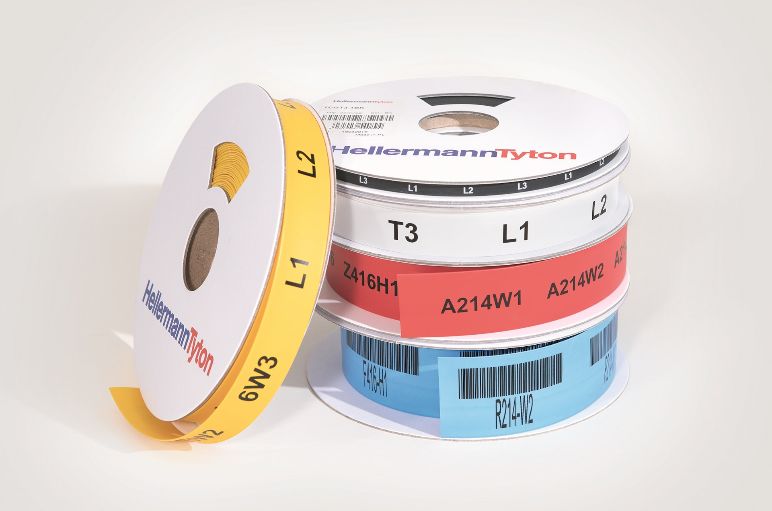

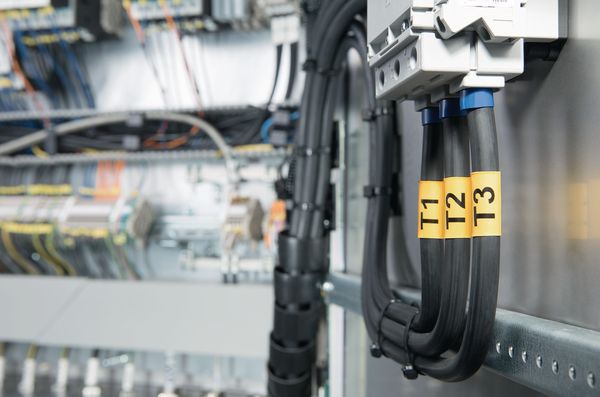

HellermannTyton oferuje szeroką gamę oznaczników termokurczliwych do przewodów, które zapewniają doskonałą jakość nadruku w połączeniu z naszymi drukarkami termotransferowymi. Oznaczniki te są dostępne w formie ciągłej lub w formie drabinki (ladder style), ułatwiającym aplikację.
Poniższe trzy warianty oznaczników zostały zaprojektowane z myślą o maksymalnej niezawodności i bezpieczeństwie w zastosowaniach kolejowych:

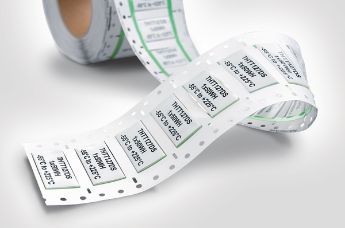

Oznaczniki termokurczliwe TLFX – zatwierdzone przez koleje europejskie, posiadają współczynnik skurczu 2:1 i są wolne od halogenów. Charakteryzują się niską emisją dymu, niską gęstością oraz toksycznością w przypadku pożaru. Dodatkowo umożliwiają dwustronny nadruk. TLFX dostarczane są w postaci ciągłych rurek, które mogą być perforowane lub wstępnie przycięte do określonych długości.

Oznaczniki termokurczliwe TLFX DS – to wersje oznaczników TLFX w wygodnym formacie drabinki. Dzięki tej formie umożliwiają łatwe odrywanie pojedynczych oznaczników, a także nadruk dwustronny, co zwiększa ich czytelność i funkcjonalność w aplikacjach kolejowych.

Oznaczniki termokurczliwe TLFD DS – bezhalogenowe, odporne na działanie agresywnych substancji, takich jak płyny organiczne, paliwa, smary i rozpuszczalniki. Dzięki niskiej emisji dymu, gęstości i toksyczności są idealnym rozwiązaniem do zastosowań wrażliwych na działanie ognia. Dostępne w wygodnym formacie drabinki, zapewniają łatwą aplikację i trwałe oznaczenie przewodów w wymagających warunkach.

Dlaczego warto wybrać oznaczniki termokurczliwe HellermannTyton?

• Wysoka jakość nadruku – kompatybilność z drukarkami termotransferowymi
• Spełniają normy kolejowe – niska emisja dymu, toksyczności i gęstości
• Odporność na chemikalia – ochrona przed paliwami, smarami i rozpuszczalnikami
• Elastyczne opcje aplikacji – format ciągły lub drabinki

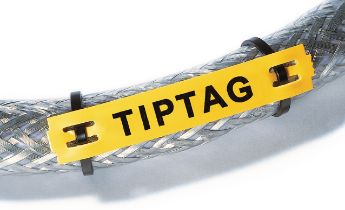

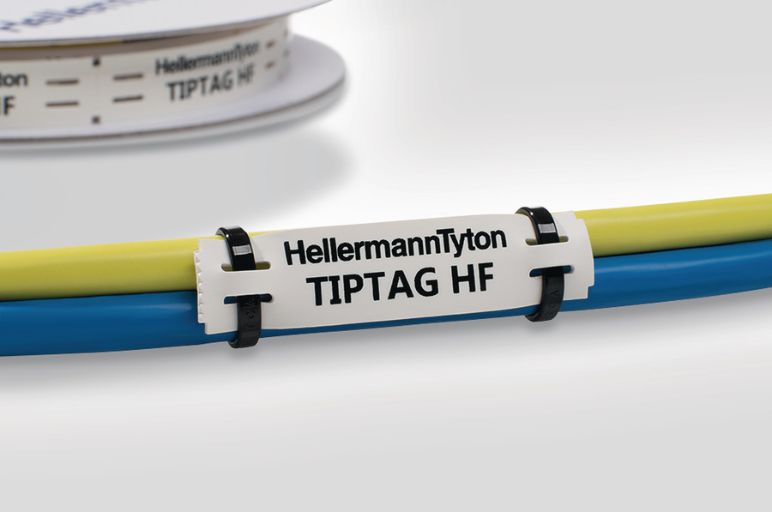

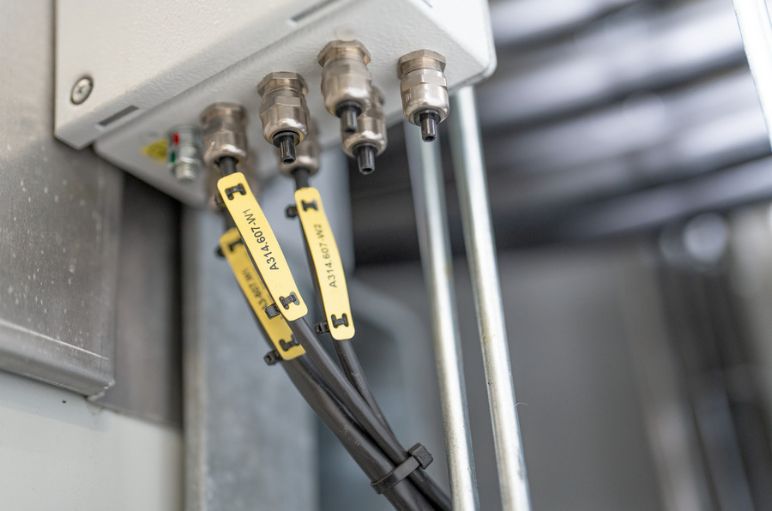

Szyldy oznaczeniowe TIPTAG PU i TAGPU zostały zaprojektowane z myślą o pracy w najbardziej wymagających środowiskach. Wyróżniają się odpornością na promieniowanie UV, warunki atmosferyczne i działanie substancji chemicznych, co czyni je niezawodnym rozwiązaniem do identyfikacji przewodów i kabli.

Dzięki specjalnym otworom montażowym oznaczniki można łatwo przymocować za pomocą opasek kablowych, co sprawia, że doskonale nadają się do modernizacji instalacji oraz adaptacji do już istniejących systemów. Wykonane z elastycznego poliuretanu, oznaczniki TIPTAG PU i TAGPU łączą trwałość z elastycznością, zapewniając niezawodność nawet w najbardziej wymagających warunkach.

TIPTAG PU są dostarczane w formie ciągłej, pre-perforowanej rolki, co ułatwia szybkie dostosowanie długości oznacznika. TAGPU są dostępne w formie drabinki (ladder-style), wstępnie przycięte, co umożliwia wygodny wybór i natychmiastowe użycie.

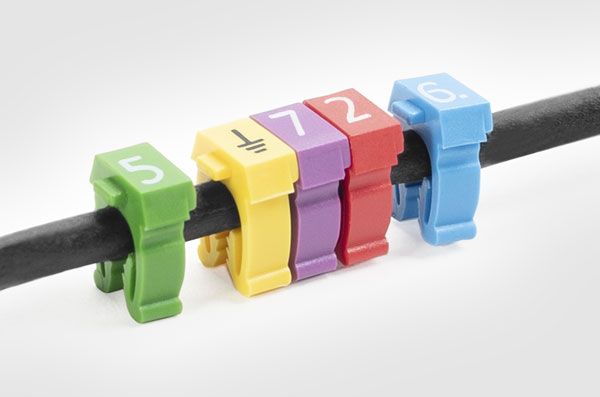

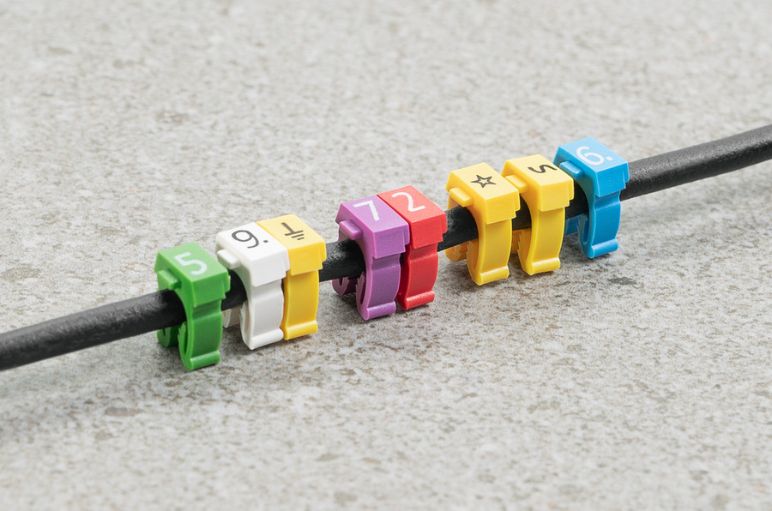

HellermannTyton oferuje szeroką gamę gotowych oznaczników do identyfikacji przewodów i kabli, zapewniających szybką i trwałą identyfikację w różnych zastosowaniach. Oznaczniki dostępne są w kolorze żółtym oraz w wersjach zgodnych z międzynarodowym kodem barw rezystorów, co ułatwia ich dopasowanie do specyficznych wymagań instalacyjnych.

Najważniejsze cechy wstępnie zadrukowanych oznaczników HellermannTyton:

• Szeroki zakres znaków – oznaczniki zawierają cyfry (0–9), litery (A–Z) oraz symbole elektryczne
• Dwie metody nadruku – trwały nadruk wykonany metodą laserową lub termotransferową
• Różne sposoby aplikacji – struktura oznaczników dostosowana do różnych metod montażu
• Łatwa instalacja – dostępne akcesoria ułatwiające montaż dla wszystkich typów oznaczników

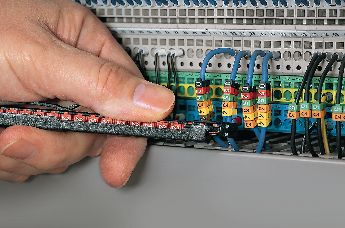

Oznaczniki kablowe WIC zostały zaprojektowane z myślą o łatwej aplikacji na zakończonych instalacjach oraz podczas konserwacji. Dzięki mechanizmowi zatrzaskowemu bezpiecznie przylegają do przewodu, zapobiegając jego obracaniu się i zapewniając doskonałą czytelność oznaczeń. Dostępne są w różnych rozmiarach (WIC0-WIC3), dostosowanych do kabli o średnicy od 0.8 mm do 5.3 mm.

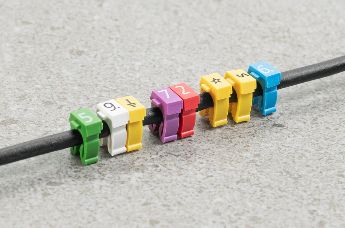

Ovalgrip i Helagrip to oznaczniki zaprojektowane do nasuwania na przewody przed ich zakończeniem, co sprawia, że są idealnym wyborem dla nowych instalacji. Oznaczniki Ovalgrip z prostym cięciem są przeznaczone do kabli o średnicach od 1.7 mm do 6 mm. Oznaczniki Helagrip posiadają nacięcie w kształcie „V” (chevron cut), które zapobiega ich rozsuwaniu się i pozwala zachować idealne wyrównanie tekstu. Przystosowane do kabli o średnicach od 1 mm do 9 mm.

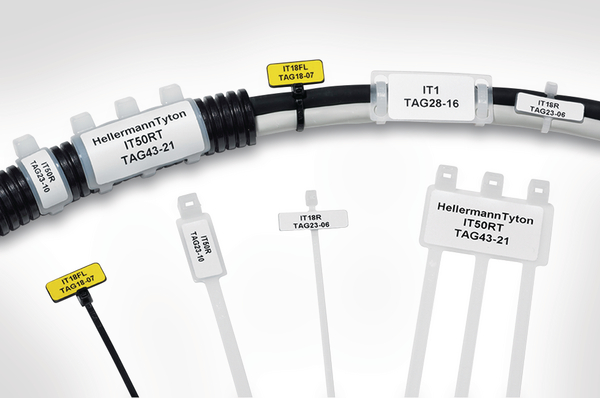

Opaski kablowe z polem do opisu oraz tabliczki identyfikacyjne to niezawodne rozwiązanie do jednoczesnego mocowania i oznaczania kabli, przewodów oraz rur. Dzięki temu identyfikacja instalacji staje się szybka, trwała i czytelna, nawet w wymagających warunkach przemysłowych.

Szyldy oznaczeniowe serii IT i IMP oraz serii Arrowtag, umożliwiają trwałe znakowanie dużych kabli, rur oraz płaskich powierzchni. Mogą być montowane za pomocą opasek kablowych o szerokości do 4.8 mm zarówno przed, jak i po zakończeniu instalacji, co daje pełną elastyczność podczas pracy.

Opaski i tabliczki identyfikacyjne można opisywać na dwa sposoby:

• Ręcznie – przy użyciu niezmywalnego markera T82
• Za pomocą etykiet samoprzylepnych Helatag 892 - dla szybszej i wygodniejszej identyfikacji

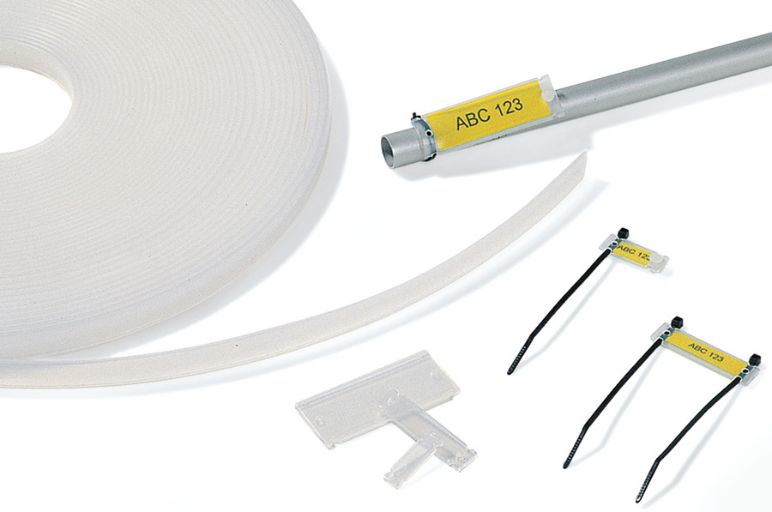

Szyldy identyfikacyjne Helafix HC i HCR to wszechstronne rozwiązanie do oznaczania wiązki kablowych, przewodów, rur, systemów transportowych, zaworów, czujników oraz elementów maszyn i urządzeń. Dzięki przezroczystej osłonie, zapewniają skuteczną ochronę etykiet HFX, umożliwiając zarówno tymczasowe, jak i trwałe znakowanie.

Najważniejsze właściwości szyldów identyfikacyjnych Helafix HC i HCR:

• Elastyczne opcje montażu – szyldy HC można mocować za pomocą opasek kablowych T18, śrub lub nitów, co pozwala na dopasowanie do różnych aplikacji
• Trwała ochrona etykiet – szyldy chronią etykiety HFX przed wilgocią, kurzem, uszkodzeniami mechanicznymi i promieniowaniem UV, zapewniając ich czytelność przez długi czas
• Dostępność w różnych formatach – szyldy są dostępne w wersji wstępnie przyciętej lub w formie ciągłej rurki, co umożliwia łatwe dostosowanie długości do indywidualnych potrzeb

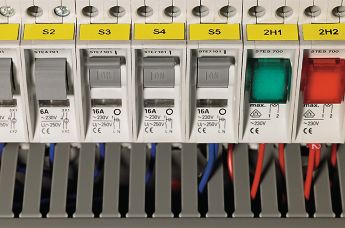

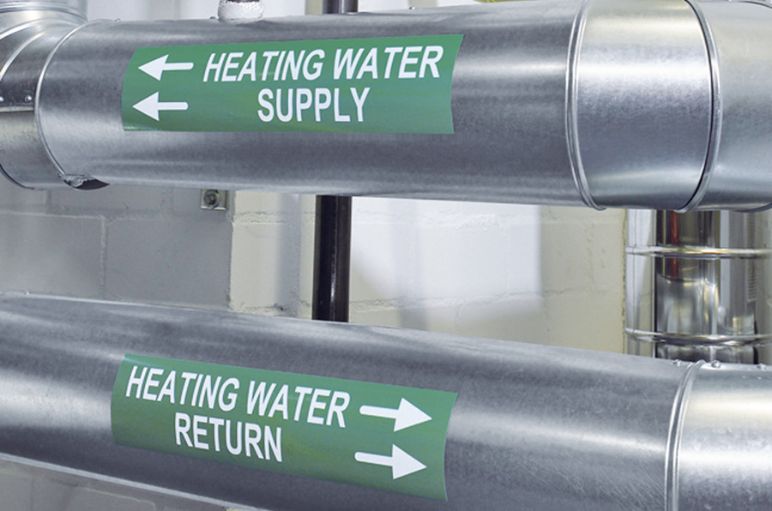

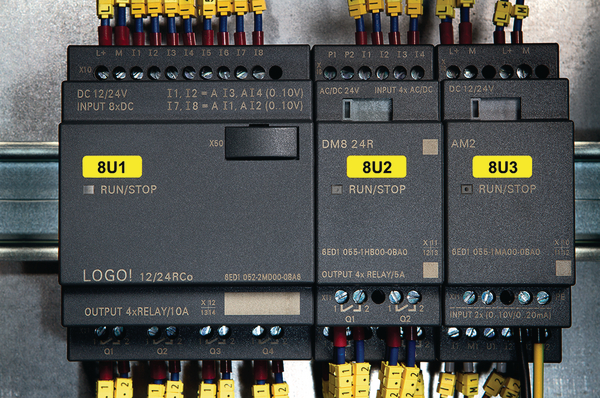

Istnieje wiele różnych rozwiązań do trwałego znakowania kabli, przewodów, komponentów i wstępnie zmontowanych elementów w przemyśle elektrycznym, jak również do znakowania maszyn i urządzeń.

Przemysłowe rozwiązania identyfikacyjne mogą być stosowane w budownictwie, podczas oddawania określonych elementów do użytku, jak również przy naprawie i rozbudowie szaf sterowniczych i systemów sterowania.

Zapoznaj się z kilkoma wybranymi przez nas produktami, które doskonale sprawdzają się w procesach znakowania przemysłowego.

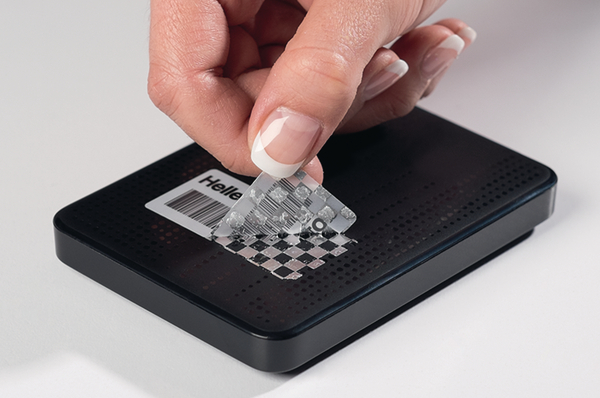

HellermannTyton oferuje szereg produktów, które umożliwiają klientom szybkie sprawdzenie, czy wyposażenie nie zostało naruszone.

Dwa rodzaje materiałów są szczególnie popularne i chętnie wykorzystywane do ochrony oznaczeń przed niepożądaną ingerencją. Jeden z nich pozostawia wyraźny ślad na powierzchni, po oderwaniu etykiety plombującej, a drugi rozpada się na części – uniemożliwiając oderwanie etykiety w całości.

W ofercie posiadamy również solidny system etykietowania zewnętrznego, składający się z srebrnej etykiety do nadruku oraz z przezroczystego laminatu zabezpieczającego, który świetnie sprawdza się w przypadku potrzeby znakowania np. samochodów ciężarowych i przyczep.

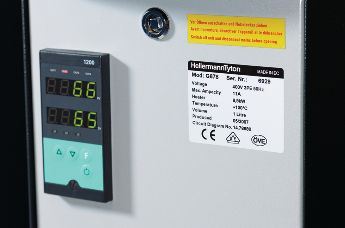

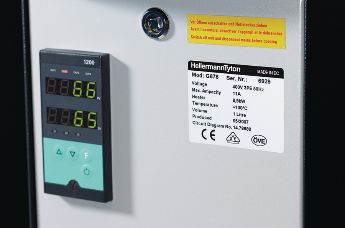

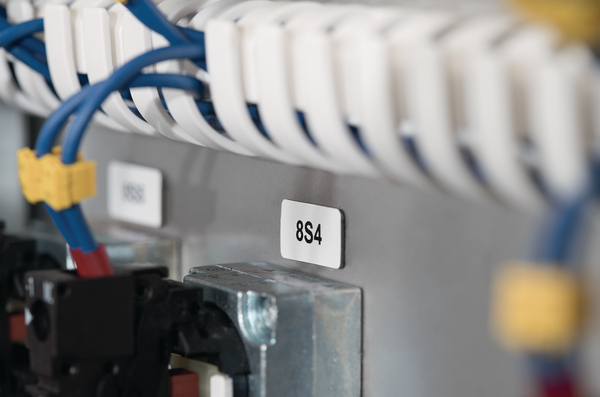

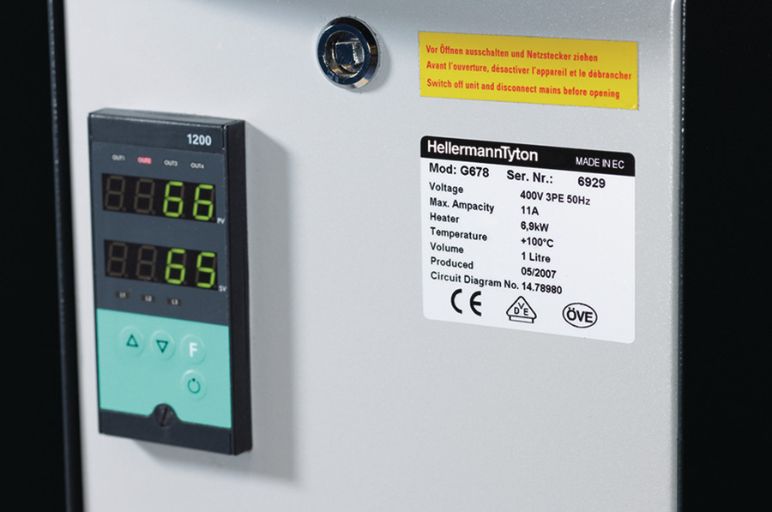

Termotransferowe etykiety panelowe, takie jak Helatag 1220 (białe) i Helatag 1221 (srebrne), są opłacalną alternatywą dla grawerowanych tabliczek. Idealne do oznaczania przemysłowych paneli sterowania, rozdzielnic i Innych urządzeń ogólnego przeznaczenia, zapewniają niezawodne rozwiązanie identyfikacyjne bez konieczności stosowania śrub czy wkrętów.

Te trwałe, samoprzylepne etykiety zapewniają:

• Łatwą personalizację: Kontrastowy wydruk tekstu i kodów kreskowych
• Doskonałą przyczepność: Trwały klej akrylowy z piankowym podkładem dopasowuje się do każdej powierzchni
• Długotrwałą wytrzymałość: Odporność na trudne warunki pogodowe, chemikalia i promieniowanie UV

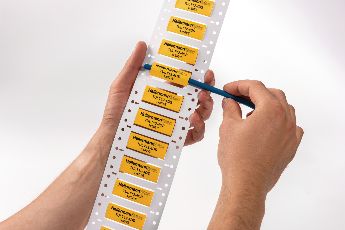

Etykiety HELASIGN 270 do opisu ręcznego wykonane są z żółtej tkaniny i znakomicie nadają się do szybkiego oznaczania elementów konstrukcyjnych, urządzeń łączeniowych i innych elementów wyposażenia technicznego.

Dzięki klejowi z kauczuku syntetycznego etykieta może być łatwo usunięta bez pozostawiania śladów kleju lub w razie potrzeby ponownie umieszczona również w innym miejscu.

Etykiety sprawdzają się także w przypadku trudnych powierzchni i są dostępne w dwóch wersjach: z ramką w kolorze czarnym lub bez ramki.

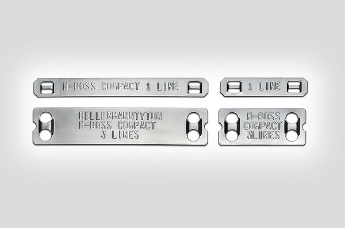

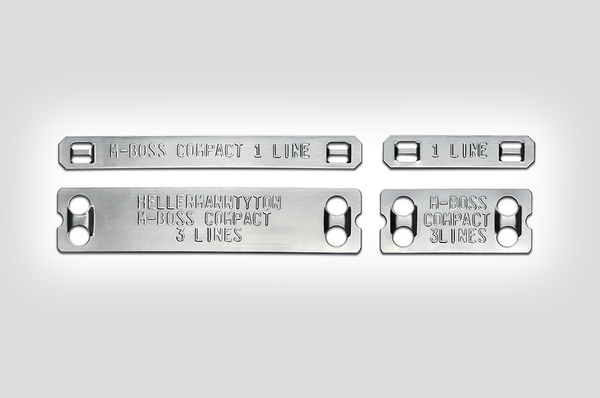

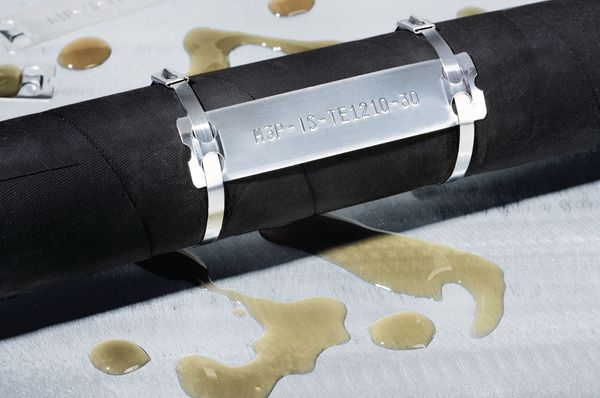

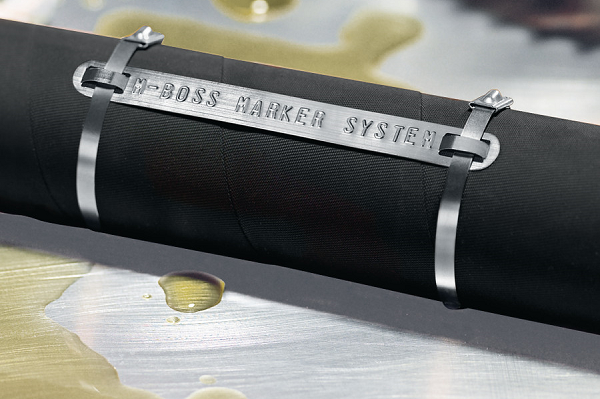

Metalowe szyldy oznaczeniowe HellermannTyton MBML, wykonane ze stali nierdzewnej 316L, są wszechstronną metodą znakowania, znajdującą zastosowanie w różnych branżach ze względu na ich trwałość, odporność na korozję i trudne warunki środowiskowe. Zapewniają wydajne działanie, bezpieczeństwo i właściwą konserwację. Oto kilka przykładów zastosowań oznaczników do kabli SS316L w różnych branżach:
Przemysł morski: stosowane w przemyśle stoczniowym do oznaczania kabli i przewodów w wymagających zastosowaniach morskich, takich jak statki i urządzenia portowe
Przemysł naftowy i gazowy: obecne na morskich platformach wiertniczych i rafineriach, odporne na słoną wodę i warunki atmosferyczne
Instalacje zewnętrzne: idealne do środowisk narażonych na działanie czynników zewnętrznych
Energia odnawialna: są stosowane przy turbinach wiatrowych i panelach fotowoltaicznych
Zastosowania w trudnych warunkach środowiskowych: zapewnienie bezpieczeństwa w systemach i infrastrukturze kolejowej, takich jak systemy sygnalizacyjne i urządzenia przytorowe
Przemysł spożywczy, farmaceutyczny i chemiczny: metalowe oznaczniki do kabli są trwałe, nietoksyczne i odporne na ciepło i chemikalia czyszczące, wspierają procesy zapewnienia jakości HACCP

Właściwości:

• Szyldy oznaczeniowe SS316L są dostępne w czterech rozmiarach: 10x90 mm, 20x90 mm, 10x45 mm i 20x45 mm
• Możliwe jest znakowanie do 23 znaków w wierszu i do trzech wierszy na znacznik, w zależności od rozmiaru
• Dostępne również w opcji z niestandardowym nadrukiem
• Mogą być stosowane z metalowymi opaskami kablowymi MBT o szerokości do 4,6 mm
• Produkowane w Wielkiej Brytanii - doskonały stosunek jakości do ceny i natychmiastowa dostępność

316L to niskowęglowa odmiana powszechnie stosowanej stali nierdzewnej 316. "SS316L" ma niższe stężenie węgla, co oznacza dodatkową odporność na korozję. Dlatego też SS316L jest zwykle stosowana w trudniejszych i bardziej wymagających środowiskach.

Właściwości stali 316L:

• Doskonała odporność na korozję: w porównaniu ze standardowymi gatunkami stali 304 i 316, SS316L oferuje doskonałą odporność na korozję, dzięki czemu jest preferowanym wyborem w środowiskach o wysokiej korozyjności, w których korozja ta jest istotnym problemem. Są to np. przemysł morski, przybrzeżny czy przemysł przetwórstwa chemicznego
• Wytrzymałość mechaniczna: SS316L oferuje porównywalną wytrzymałość i odporność na obciążenia mechaniczne do innych gatunków stali nierdzewnej, a także odporność na promieniowanie UV, wiatr, zmienne temperatury, opady atmosferyczne i lód zapewniając trwałość i niezawodność
• Wszechstronne zastosowanie przemysłowe: wysoka wytrzymałość na rozciąganie i trwałość sprawiają, że stal nierdzewna 316L doskonale sprawdza się w różnych gałęziach przemysłu, zmniejszając koszty materiałów i zapewniając elastyczność projektowania
• Odporność na wysokie temperatury: wytrzymuje temperatury od -80°C do +538°C, zachowując swoją wytrzymałość i odporność oraz zapewniając niezawodne działanie w ekstremalnych warunkach, bez utraty swoich właściwości mechanicznych

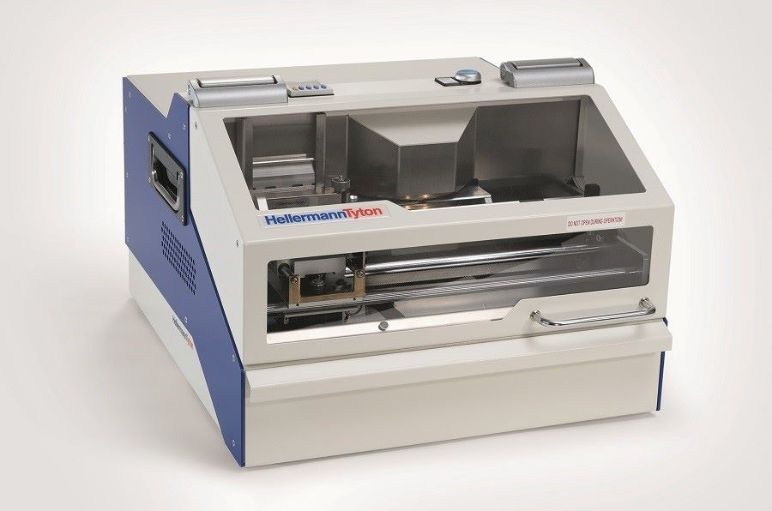

Kompaktowy system wytłaczania ze stali nierdzewnej M-BOSS został zaprojektowany w celu łatwego drukowania (wytłaczania)  metalowych szyldów oznaczeniowych serii MBML, zapewniając wyraźną i trwałą identyfikację, kluczową dla stref niebezpiecznych. System  do grawerowania metalowych oznaczników to:

• Trwałość: wytłacza do 60 znaków, z których każdy został przetestowany pod kątem wytrzymałości na 1.5 miliona wytłoczeń
• Szybkie działanie: zapewnia szybkie i wydajne znakowanie, tworząc każdy symbol w mniej niż sekundę
• Łatwość obsługi: kompatybilny z oprogramowaniem do drukowania TagPrint Pro, ułatwiającym tworzenie tekstu
• Wydajność: umożliwia długą nieprzerwaną pracę, dzięki zaawansowanemu systemowi chłodzenia
• Cicha praca: idealny zarówno do środowisk produkcyjnych, jak i biurowych
• Usługa druku na zamówienie: HellermannTyton oferuje usługę druku dostosowaną do potrzeb klienta

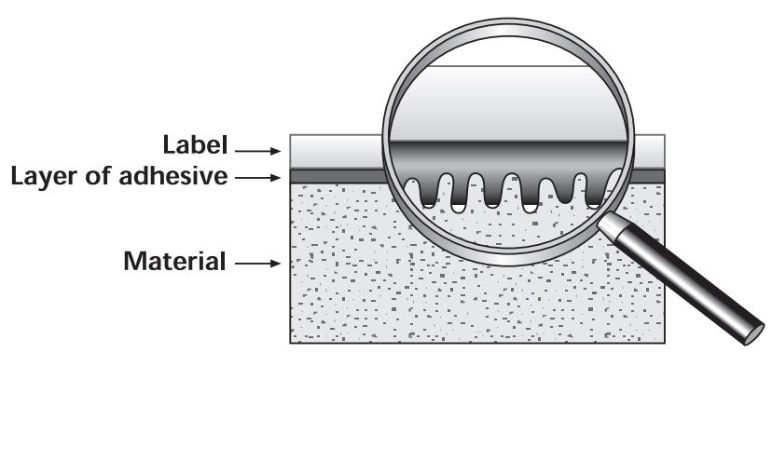

Zasadniczo rozróżnia się dwa stany wiązań: wiązanie początkowe, które następuje natychmiast po przyłożeniu etykiety do powierzchni, oraz wiązanie końcowe, które następuje po dociśnięciu etykiety i utwardzeniu kleju. Czynniki wpływające na optymalną przyczepność to rodzaj powierzchni i właściwości kleju.

Co jeszcze należy wziąć pod uwagę? Dowiedz się więcej z naszej broszury dot. właściwości wiążących naszych etykiet!

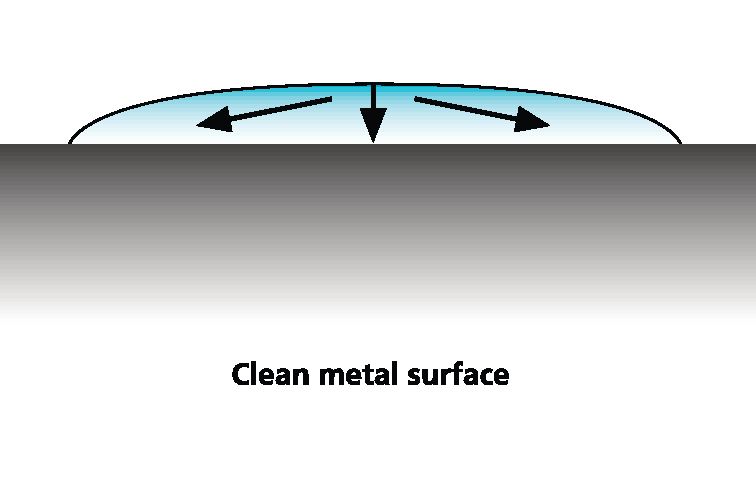

Plaskie krople

• Duża energia powierzchniowa
• dobre pokrycie
• dobre właściwości klejące

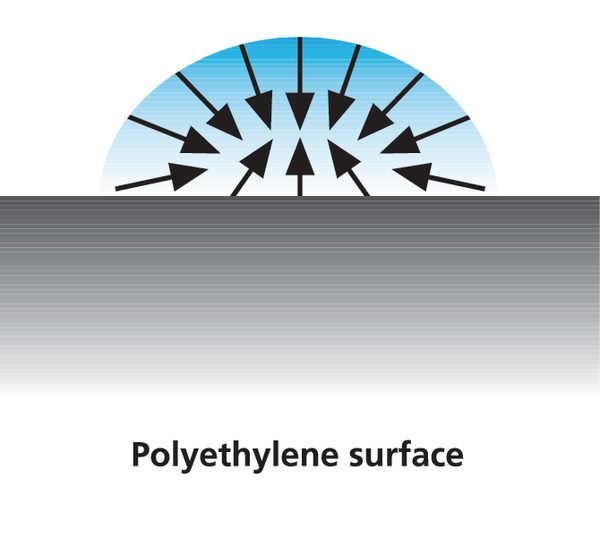

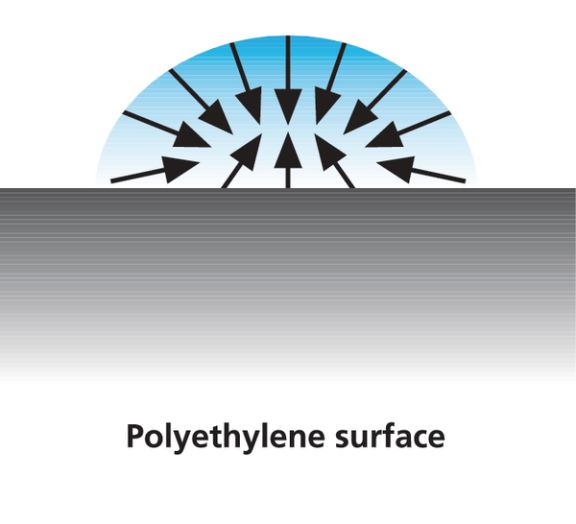

Zaokrąglone krople

• Niska energia powierzchniowa
• Słabe pokrycie
• Słabe właściwości klejące

O co dokładnie chodzi? Dowiedz się więcej z naszej broszury: wpływ energii powierzchniowej na właściwości wiążące kleju!
