Stalka do wciągania kabli: sprytny system instalacji przewodów Cable Scout+

Cable Scout+: stalki umożliwiające łatwy i bezpieczny montaż kabli

System instalacji przewodów CableScout+ jest profesjonalnym narzędziem do prowadzenia przewodów, pozwalającym na szybki montaż nawet w skrajnych warunkach i w trudno dostępnych miejscach.

Cable Scout+ charakteryzuje się nową konstrukcją i zwiększoną funkcjonalnością. Zmieniony kształt uchwytu umożliwia łatwe skręcanie stalek. Wszystkie elementy zestawu, zarówno stalki jak i pozostałe akcesoria można przechowywać w poręcznych torbach transportowych. Cable Scout+ składa się szereg funkcjonalnych akcesoriów, które można nabyć oddzielnie.

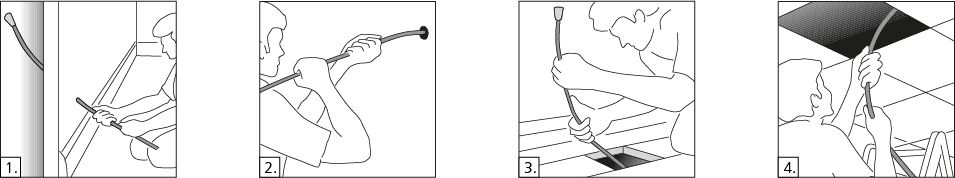

Ten praktyczny i intuicyjny system instalacji przewodów umożliwia szybki i łatwy montaż przewodów w sufitach podwieszanych, ścianach, pod podłogami oraz w wielu innych miejscach.

Przegląd produktów

Zestaw do wciągania kabli przeznaczony do największych instalacji

System prowadzenia przewodów do stosowania w największych instalacjach

Kamera inspekcyjna

Stalka do wciągania kabli pasująca do skrzynki narzędziowej

System prowadzenia przewodów dopasowany do skrzynki narzędziowej

Stalka do wciągania kabli do podstawowych instalacji

System prowadzenia przewodów przeznaczony do prostych instalacji

Uchwyty do przeciągania kabli

Akcesoria do systemu prowadzenia przewodów CableScout+

Akcesoria Cable Scout+ do prowadzenia przewodów

Przekonaj się jak łatwo można wciągać kable za pomocą Cable Scout+ oglądając poniższy film i dowiedz się więcej na temat akcesoriów montażowych:

Produkty pokazane w filmie

CS-SD 897-90001

Zestawy Cable Scout+

Stalki Cable Scout+ wykonano z najwyższej jakości tworzywa sztucznego wzmocnionego włóknem szklanym (GRP), co pozwala na przeciąganie kabli o wadze do 200 kg. Zestaw Cable Scout+ zawiera szeroką gamę akcesoriów do podświetlania, chwytania, wciągania i prowadzenia prac inspekcyjnych.

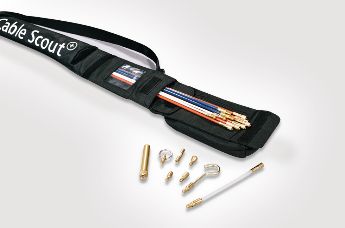

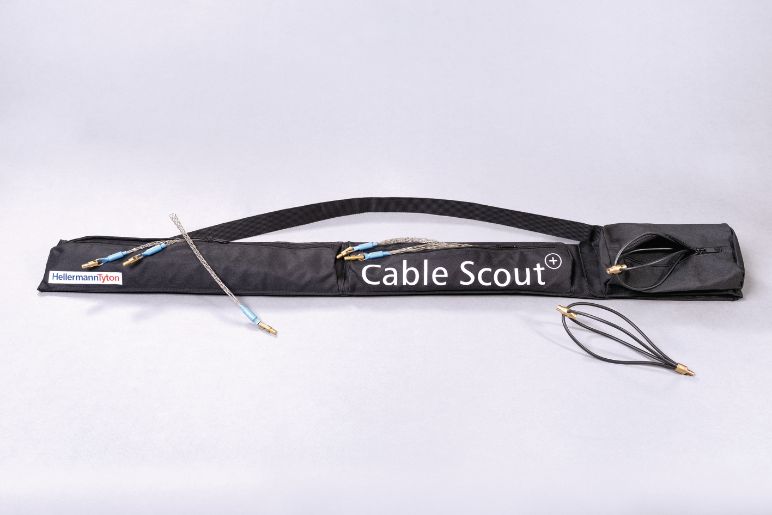

System do instalacji przewodów Cable Scout+ dostarczany jest w trwałej i praktycznej torbie do przechowywania razem wszystkich stalek i akcesoriów.

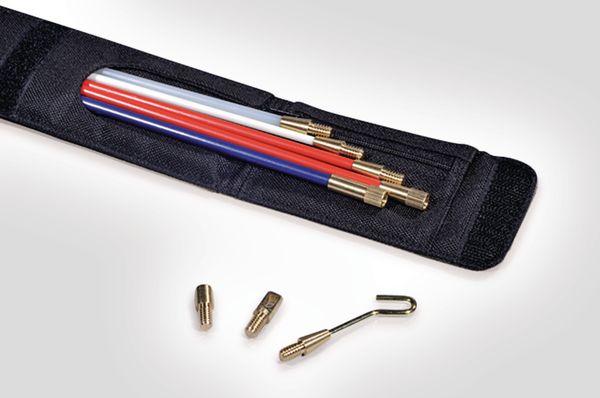

Zestaw Handy

Poręczny zestaw Handy dopasowany jest do skrzynki narzędziowej.
Zestaw obejmuje:
• 1 stalka 40 cm (biały), 2 drążki x 40 cm (czerwony) i 1 stalka x 40 cm (niebieski)
• 40 cm biały elastyczny pręt prowadzący
• Okrągła główka prowadząca
• Mały hak i mini ucho

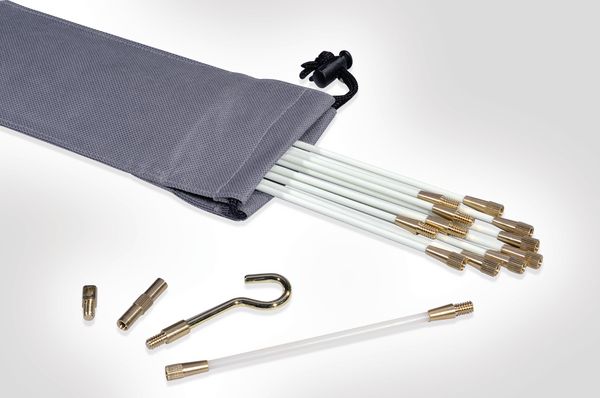

Zestaw Basic

Zestaw Basic przeznaczony jest do stosowania w prostych instalacjach.
W zestawie znajdują się:
• 10 stalek x 1 m (białe), 15 cm biały elastyczny pręt prowadzący
• Adapter gwintu, duży hak i mini ucho

Zestaw Deluxe

Zestaw Deluxe to najbogatszy zestaw przeznaczony do stosowania w dużych instalacjach. W zestawie znajdują się:
• 2 stalki x 1 m (biały), 6 stalek x 1 m (czerwony), 2 drążki x 1 m (niebieski)
• 15 cm biały elastyczny pręt prowadzący, kółko, adapter gwintu
• Duży hak, mini ucho, okrągła i płaska główka prowadząca, mikrolatarka, magnes

Akcesoria do systemu Cable Scout+

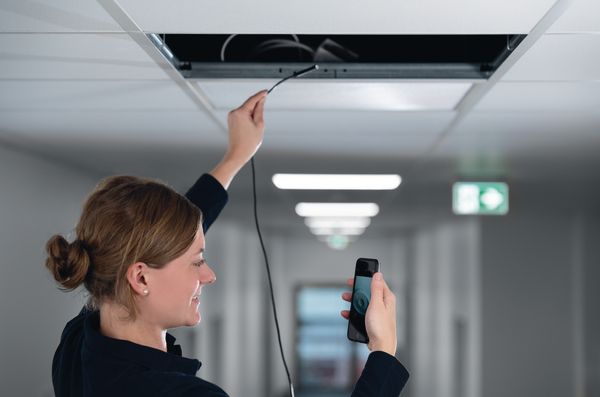

Kamera inspekcyjna Cable Scout Cam

Wysokiej jakości, zasilana na baterie kamera Cable Scout Cam idealnie nadaje się do robienia zdjęć i nagrywania filmów w miejscach o ograniczonej przestrzeni. Pozwala ona uzyskać obraz ukrytych obiektów z odległości do 10 metrów. Doskonale sprawdza się np. w pustych kanałach i nad podwieszanymi sufitami. Nagrania z kamery można przesyłać w czasie rzeczywistym na smartfon lub tablet.

Właściwości:

Solidne, wysokiej jakości wykonanie
Bezprzewodowa transmisja zdjęć i filmów przez WiFi
Rozdzielczość: 2,0 megapiksela
Długość kabla: 10 metrów
Odporność na zachlapania: zgodnie z IP 68 (tubus obiektywu tylko z dostarczoną osłoną obiektywu)
Ściemnialne światło LED dla ciemnych środowisk
Kompatybilność z systemami: Android, iOS, Windows, Mac

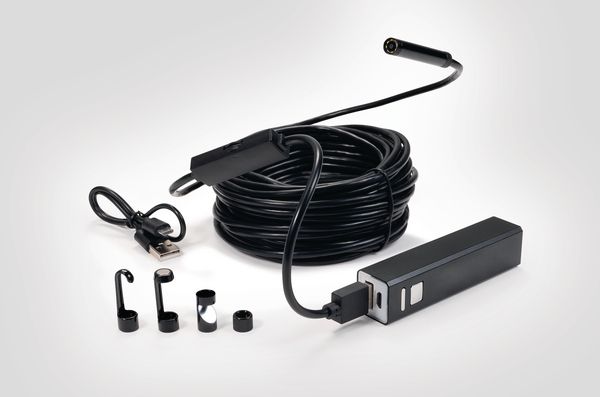

Zestaw zawiera kamerę WiFi HD, kabel o długości 10 metrów, stację WiFi, kabel USB do ładowania, haczyk, magnes, lusterko oraz wodoodporną osłonę obiektywu. Zasilana na baterie kamera może pracować maksymalnie przez godzinę.

Dzięki różnorodnym akcesoriom i wysokiej jakości wykonania Cable Scout Cam jest idealnym uzupełnieniem systemu Cable Scout+.

Pozostałe zestawy akcesoriów

System Cable Scout+, poza kamerą inspekcyjną można wyposażyć w gamę dodatkowych akcesoriów, które służą m.in. do oświetlania trudno dostępnych miejsc lub mocowania kabli.

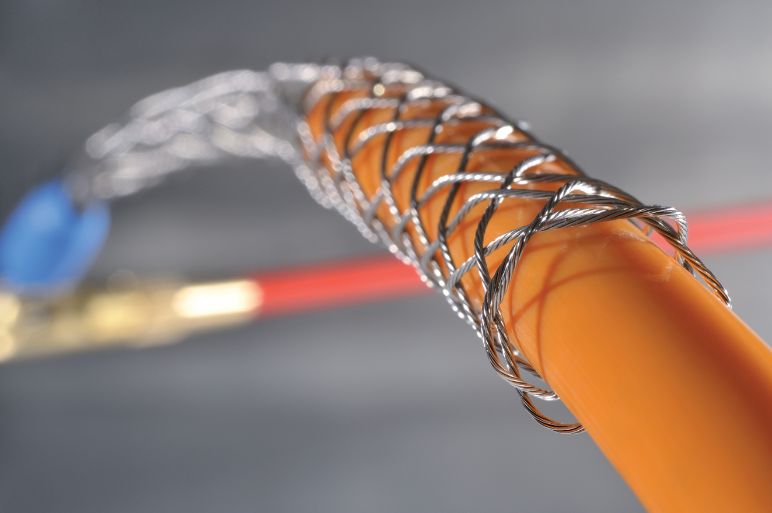

Przykładowo uchwyty kablowe zapewniają niezawodny i bezpieczny sposób mocowania kabli lub rur. Wystarczy otworzyć uchwyt ściskając oplot i nasunąć go na kabel lub rurę. Następnie zwolnić uchwyt, który się skurczy i trwale zamocuje kabel lub rurę do drążka.

Dzięki dodatkowym akcesoriom Cable Scout+ jest uniwersalnym narzędziem do instalacji kabli.

Właściwości

• Zestaw akcesoriów zawiera wiele przydatnych narzędzi
• Użytkownik może sprawdzać instalację, podświetlać przewody i wciągać kable
• Uchwyty kablowe umożliwiają bardzo szybkie przeciąganie kabli
• Trzepaczka ułatwia przeciąganie przewodów przez przeszkody
• Mikrolatarka LED doskonale oświetla ciemne miejsca
• Magnes neodymowy umożliwia podnoszenie metalowych narzędzi o wadze do 2,5 kg

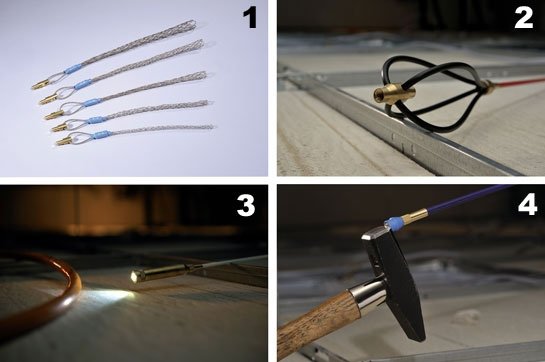

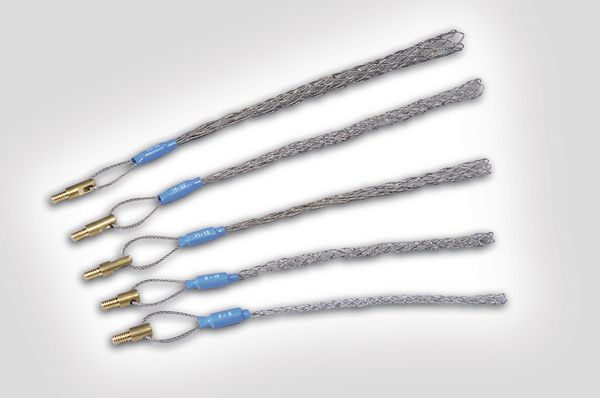

1. Uchwyty kablowe są dostępne w pięciu różnych rozmiarach, dopasowane do szerokiego wachlarza średnic przewodów.

Masz do wyboru dwie wersje:

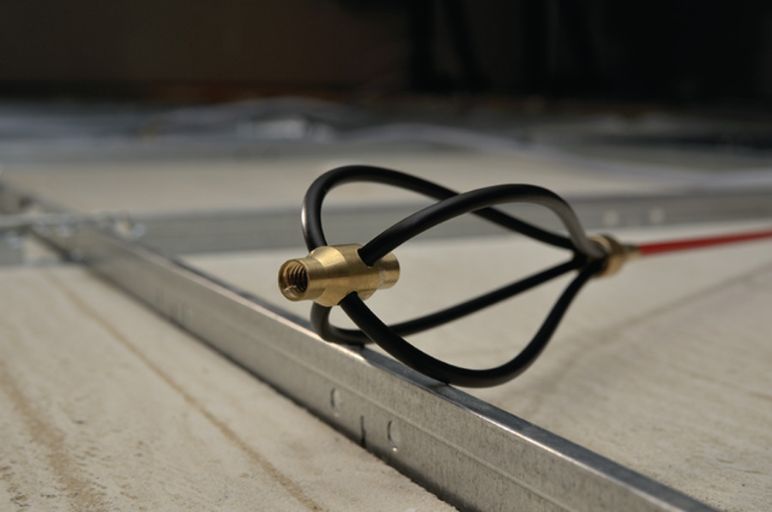

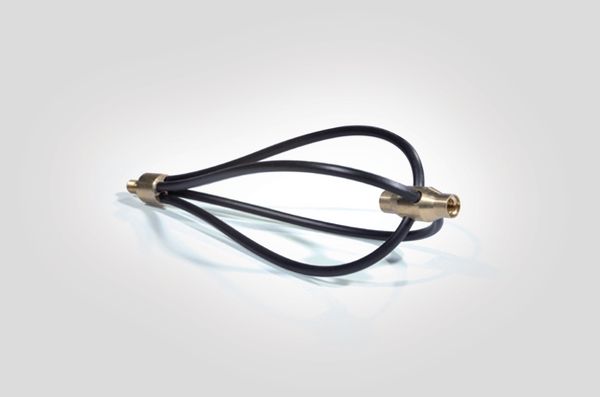

2. Trzepaczka ułatwia przeciąganie przewodu po nierównej powierzchni.

Dzięki specjalnej konstrukcji kable można wygodnie ciągnąć nawet po nierównych i chropowatych powierzchniach.

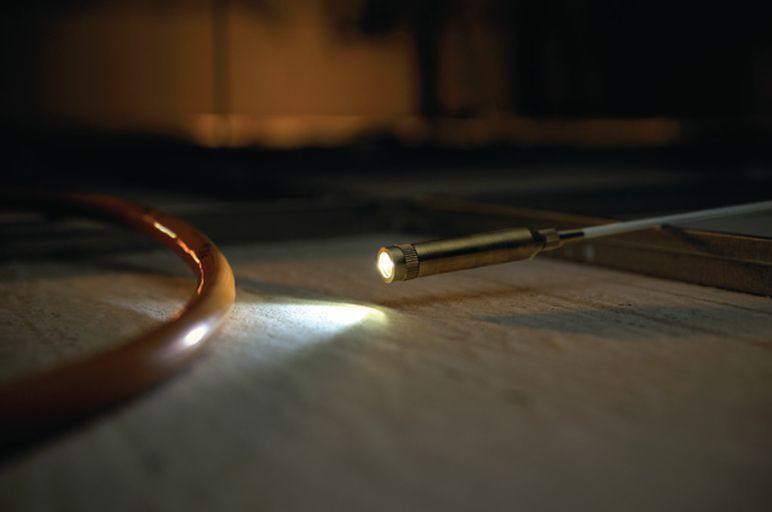

3. Mikrolatarka CableScout+ - perfekcyjne narzędzie do oświetlania ciasnych przestrzeni.

Praktyczna latarka LED umożliwia inspekcję ciemnych obszarów roboczych. Zasilana jest zwykłą baterią AAA.

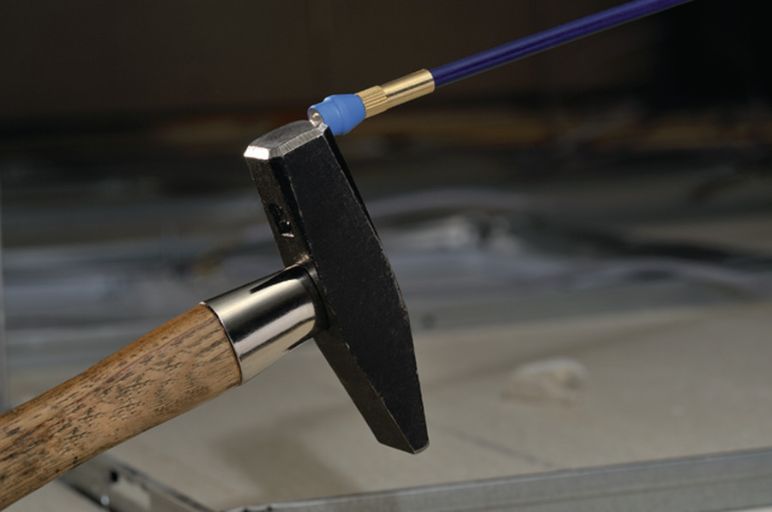

4. Magnes neodymowy pozwala na podnoszenie metalowych narzędzi do 2,5 kg.

Oprócz kabli umożliwia również ciągnięcie cięższych, metalowych przedmiotów.

Typ	Opis	Nr. artykułu
CS-SA	Zestaw akcesoriów: zawiera 15 cm elastyczny pręt prowadzący, adapter gwintu, mały i duży hak, mini ucho, kółko, płaską i okrągłą główkę prowadzącą, magnes, łańcuszek	897-90004
CS-ACG1630	Uchwyty kablowe: odpowiednie do średnic od 1,6 do 3,0 cm	897-90027
CS-ACG0415	Uchwyty kablowe: odpowiednie do średnic od 0,4 do 1,5 cm	897-90026
CS-AW	Trzepaczka: umożliwia przeciąganie przewodów po nierównych powierzchniach	897-90018
CS-AB	Mikrolatarka: przydatna przy pracach inspekcyjnych do oświetlania ciemnych przestrzeni	897-90016
CS-AMG2	Magnes neodymowy: pomocny przy podnoszeniu metalowych narzędzi do 2,5 kg	897-90015

Pary stalek: Cable Scout+

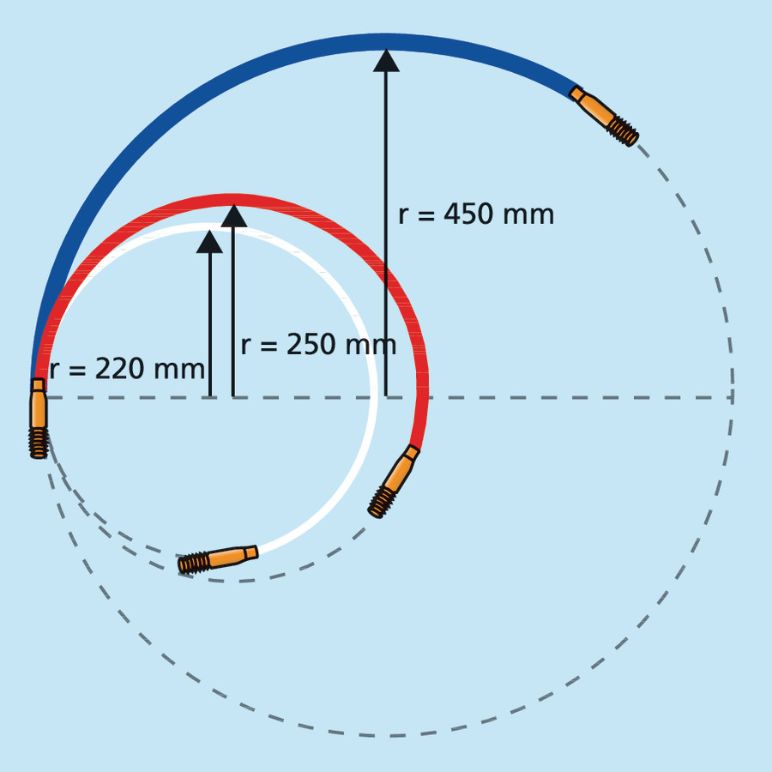

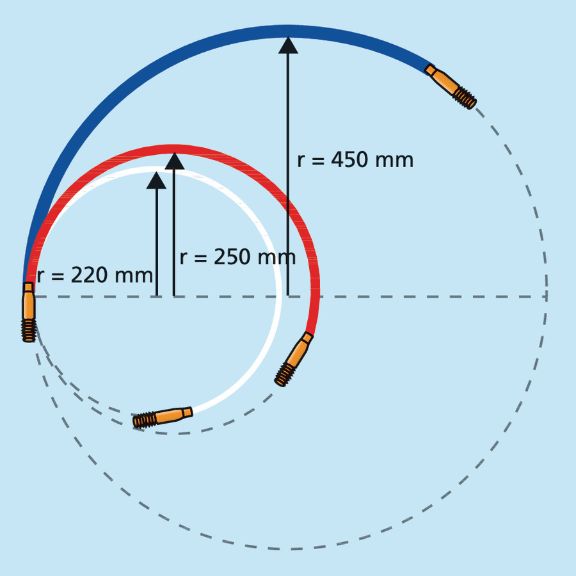

Stalki Cable Scout+ to elastyczne drążki wykonane z tworzywa sztucznego wzmocnionego włóknem szklanym (GRP). Wystarczy je skręcić i przymocować do nich wybrane narzędzie. Trzy średnice i różne promienie gięcia zapewniają dużą elastyczność podczas pracy.

Rodzaje dostępnych stalek

Typ	Rodzaj stalek	Sztywność	Ø D	Nr. artykułu
CS-P6	1 x para 1 m niebieskich stalek	sztywne	6.0	897-90007
CS-PN	1 x para 1 m nylonowych stalek	bardzo elastyczne	5.0	897-90008
CS-P5	1 x para 1 m czerwonych stalek	średnio elastyczne	5.0	897-90006
CS-P4	1 x para 1 m białych stalek	elastyczne	4.0	897-90005

FAQ - Najczęściej zadawane pytania

Gdzie jest używane narzędzie do wciągania/przeciągania kabli?

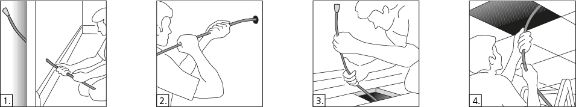

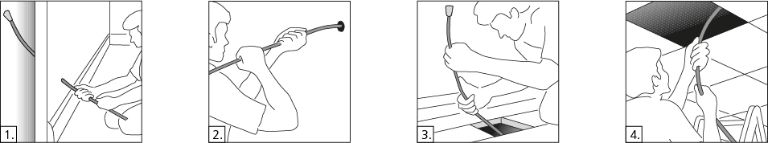

Narzędzia do wciągania/przeciągania kabli są używane do instalacji lub usuwania kabli w trudno dostępnych miejscach. Zwiększona funkcjonalność i dźwignia pomagają w przeciąganiu kabli przez kanały kablowe, korytka lub inne trasy. Oto kilka typowych miejsc, w których można użyć narzędzia do przeciągania kabli:
1. w ciasnych przestrzeniach
2. w niewielkich otworach dostępowych
3. przy montażu pod podłogą
4. nad sufitami podwieszanymi

Jak wybrać odpowiednie narzędzie do przeciągania kabli?

Konkretne narzędzia wymagane do danego zastosowania zależą od takich czynników, jak: rodzaj i rozmiar kabli, środowisko instalacyjne oraz odległość lub złożoność trasy. HellermannTyton oferuje trzy zestawy narzędzi do przeciągania kabli: Handy Kit, który mieści się w skrzynce narzędziowej, Basic Kit, który jest przeznaczony do podstawowej instalacji kabli i Deluxe Kit przeznaczony do wykonywania większych instalacji. Zestawy zawierają drążki kablowe o różnych długościach oraz dodatkowe akcesoria, w tym haki, magnesy, lampki i torbę do przechowywania.

Jak używać drążków kablowych?

Przed użyciem drążków kablowych należy ocenić wymagania instalacyjne takie jak: odległość do pokonania, rodzaj i rozmiar kabli, wszelkie przeszkody na trasie i konieczną nośność. Następnie należy wybrać odpowiednie narzędzie do przeciągania kabli, biorąc pod uwagę wagę i średnicę kabla oraz wszelkie inne elementy mające wpływ na to zadanie. Teraz można przyczepić kabel do stalki. Należy upewnić się, że połączenie jest bezpieczne, aby zapobiec odłączeniu się kabla podczas procesu przeciągania

Podczas przeciągania kabla należy upewnić się, że nie ma oporu i kabel nie utknął. Jeśli jednak tak się stanie, należy ocenić sytuację i dokonać odpowiednich korekt. Może to wymagać zmiany kąta lub kierunku przeciągania albo użycia dodatkowych narzędzi lub innej techniki. Przeciąganie kabla należy kontynuować tak długo, aż osiągnie się pożądaną pozycję końcową.

Jak łączyć ze sobą drążki, akcesoria i przewody?

Wszystkie drążki wykonane z włókna szklanego i akcesoria do nich można łatwo ze sobą skręcić na obu końcach. Uchwyty kablowe i rozszerzalna metalowa tuleja, są często używane do mocowania kabli i przewodów do prętów ciągnących. Uchwyt można łatwo zacisnąć wokół wiodącego końca kabla, aby zapewnić bezpieczne mocowanie.

Jakie obciążenie mogą wytrzymać drążki do kabli?

Drążki kablowe są wykonane z wysokiej jakości włókna szklanego, które zapewnia nośność do 200 kg (ok. 440 funtów).
