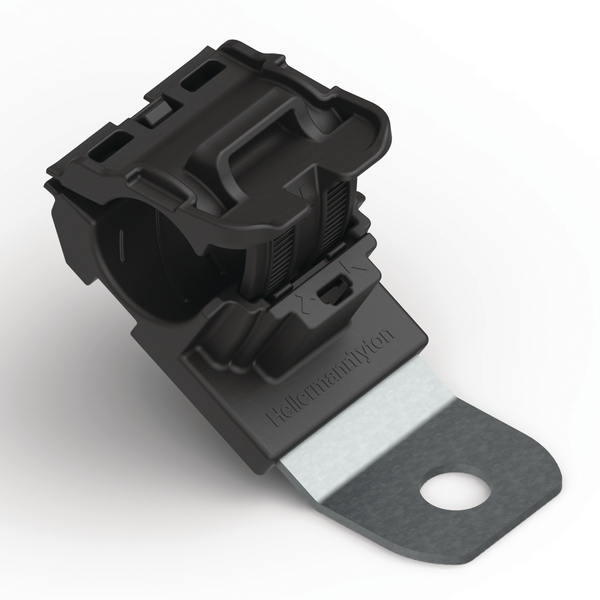

Element mocujący 113.5x34.9 mm, średnica wiązki: 12.7-19.5 mm, M10, Czarny
Nr art. 151-01452
| RCB30SM10-PA66HIRHSUV/ST/ZN-BK
|
Szczegóły
- Przeznaczone do wiązek o średnicy od 13.2 mm do 19.5 mm
- Jednoelementowe zamknięcie zapadkowe umożliwia prostą instalację przy montażu wstępnym lub końcowym
- Szeroki zakres średnic i wiele możliwości konfiguracji pozwalają na ograniczenie ilości używanych części
- Uchwyt obejmy prowadzi i centruje wiązkę, co uniemożliwia zgniecenie przewodów
- Możliwość wielokrotnego otwarcia bez konieczności demontażu ułatwia prace serwisowe i szybką regulację
- PA66 modyfikowany udarowo, stabilizowany cieplnie i odporny na działanie promieniowania UV, umożliwia długotrwałe stosowanie obejmy wewnatrz jak i na zewnątrz
- Zintegrowana stalowa płytka montażowa pozwala na montaż z wysokim momentem obrotowym i jest odporna na działanie środków chemicznych i mgły solnej
Prośba o ofertę
Więcej produktów z grupy:
| Zastosowanie | Obejmy zaciskowe Ratchet P-Clamp umożliwiają dużą elastyczność przy prowadzeniu i mocowaniu kabli, rur i przewodów. Dzięki wytrzymałej konstrukcji i odpowiednio dobranym materiałom idealnie sprawdzają się w zastosowaniach ciężkich wewnątrz budynków oraz na zewnątrz. Jednoczęściowe obejmy mocujące można zapiąć ręcznie do wybranej średnicy i otworzyć za pomocą płaskiego śrubokręta, w celu wyjęcia wiązki, bez powodowania uszkodzeń. W ten sposób obejmy mogą być ponownie używane lub serwisowane bez konieczności demontażu z powierzchni montażowej. |
| GLOBAL PART DESCRIPTION | RCB30SM10-PA66HIRHSUV/ST/ZN-BK |
| Grupa produktów | Obejmy zaciskowe Ratchet P-Clamp |
| Ilość w | pudełku |
| Ilość w opak. | 280szt. |
| Kolor | Czarny (BK) |
| Krótki opis | Element mocujący 113.5x34.9 mm, średnica wiązki: 12.7-19.5 mm, M10, Czarny |
| Materiał | Poliamid 6.6 odporny na UV, udary mech. i wyższą temp. (PA66HIRHSUV), Stal (ST), Ocynkowany (ZN) |
| Rodzaj mocowania | Mocowanie śrubowe |
| Rodzina produktów | Do wiązek o średnicy od 12.7 mm do 19.5 mm, Seria B |
| Typ | RCB30SM10 |
| USP produktu | absorbujące drgania, usuwalne, otwieralne, umożliwia prowadzenie wielu tras kablowych |
| Wariant | Krótkie |
|
|
| Długość (L) | 113.5mm |
| Długość (L2) | 78.5mm |
| Kąt | 30 |
| Max. średnica wiązki (syst. metryczny) | 12.7-19.5mm |
| Min. wytrzym. na rozciąg. | 445N |
| Odległość od otworu (F) | 48.8mm |
| Odległość pomiędzy otworami mocującymi (imp.) | 1.92" |
| Rozmiar bolca | M10 |
| Szerokość (W) | 34.9mm |
| Szerokość opaski max. (G) | 13.2mm |
| Szerokość opaski max. (imp) | 0.52" |
| Szerokość(W2) | 30.0mm |
| Waga | 0.0288kg |
| Wiązka ∅ max. | 19.5mm |
| Wiązka ∅ min. | 12.7mm |
| Ø otworu moc. (FH) | 10.29 mm |
Plik do pobrania
| Certyfikat CE | Nie |
| Certyfikat CSA | Nie |
| Certyfikaty/Dopuszczenia |
|
| Klasa palności | UL 94 HB |
| Klasyfikacja do stosowania w przewodach powietrznych | AH-2 |
| Materiał bezhalogenowy | Tak |
| Materiał główki | Stal (ST) |
| Materiał niebezpieczny | Nie |
| Numer pliku UL | E64139 |
| Odporność na UV | Tak |
| Temperatura robocza w °C | -40°C do +105°C |
| UL Listed | Tak |
| UL Recognized US Only | Nie |
| Ul Listed US Only | Tak |
| Uznany przez UL | Nie |
| Zgodność z ROHS | Tak |
