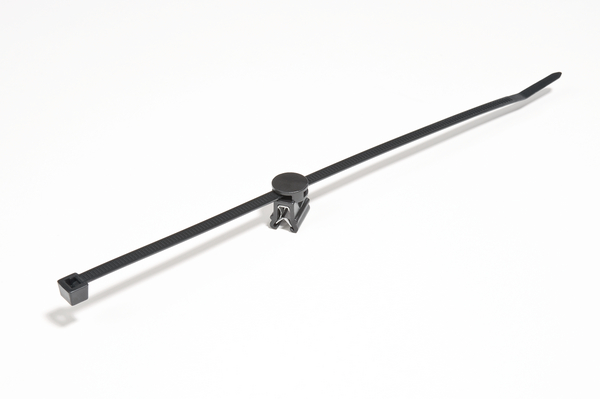

Opaska mocująca Edgeclip
Nr art. 156-01601 | CBTO50R-PA66HS/PA66HIRHS-BK | Szczegóły

Prosty montaż polegający na wciśnięciu uchwytu na krawędź
Do krawędzi o grubości 1-3 mm
Zintegrowany metalowy zacisk zapewnia solidność mocowania
Zacisk złożony ze sprężyny z podwójnie hartowanej stali
Doskonałe do miejsc, gdzie nie można wiercić otworów lub stosować
klejenia

Pokaż więcej

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania CAD-Download

Więcej produktów z grupy:

Opaski dwuczęściowe z mocowaniem do krawędzi, obrotowe >

Ten produkt jest częścią:

Samples Clips and Fasteners

Dane podstawowe

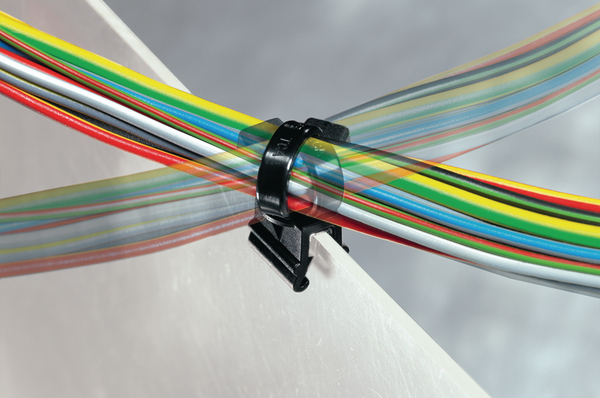

Zastosowanie	Opaski kablowe z uchwytami EdgeClip doskonale sprawdzają się w miejscach, gdzie nie można wiercić otworów lub tam, gdzie ze względu na wysoką temperaturę nie można stosować elementów przyklejanych. Powszechnie stosuje się je do wiązania i mocowania kabli, rur i węży w przemyśle samochodowym i elektrotechnicznym, przy konfekcji wiązek przewodów, a także przy prefabrykacji rozdzielnic.
GLOBAL PART DESCRIPTION	CBTO50R-PA66HS/PA66HIRHS-BK
Grupa produktow	Opaski dwuczęściowe z mocowaniem do krawędzi, obrotowe
Ilość w	torebce
Ilość w opak.	500szt.
Kolor	Czarny (BK)
Krótki opis	Opaska mocująca Edgeclip
Materiał	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS), Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)
Materiał elementu stopowego	Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)

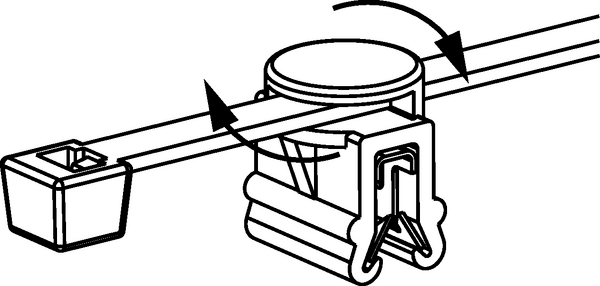

Opis produktu	Uchwyty EdgeClip montuje się poprzez proste wciśnięcie ich na krawędź. Obrotowy uchwyt EdgeClip to doskonałe rozwiązanie wszędzie tam, gdzie trzeba poprowadzić przewody w sposób elastyczny. Przebieg wiązki można zmieniać do zakończeniu montażu. Uchwyty są dostępne w wersjach z możliwością obrotu o 90° i 360° oraz przeznaczonych do użycia z różnymi rodzajami opasek kablowych. W przypadku uchwytu CBT30MR wiązka jest prowadzona po jego bocznej stronie, natomiast w przypadku uchwytu CBTO50R wiązka jest prowadzona nad jego środkiem.
Otwieralny zamek	Nie
Pozycja pola opisowego	bez
Rodzaj mocowania	EdgeClip
Rodzina produktow	CBTO50R do max średnicy wiązania 47,0 mm, obrotowe 90°
Typ	CBTO50R
USP produktu	obrotowe
Wariant	Wewnętrznie ząbkowane
Zabezpieczenie przed obracaniem	NO
Zalecane narzędzie	MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7SP, EVO7i, EVO7iSP
opaski	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS)

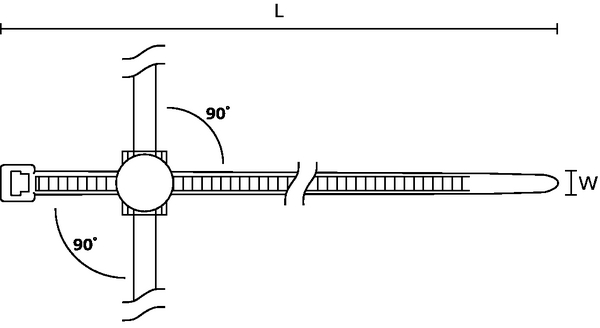

Wymiary

Grubość (T)	1.2mm
Grubość blachy (syst. metryczny)	1 - 3 mm
Min. wytrzym. na rozciąg.	225N
Szerokość (W)	4.6mm
Szerokość opaski max. (imp)	0.18"
Szerokość(W2)	12.0mm
Wiązka ∅ max.	47.0mm
Wysokość (H2)	15.2mm
org.mozilla.javascript.Undefined@0	0 - 0.1 "
Długość (L)	202mm
Długość (L2)	13.2mm
Grubość blachy max.	1.0 - 3.0mm
Szerokość opaski max. (G)	4.6mm
Waga	0.002815kg
Wiązka ∅ min.	2.0mm
Wysokość (H)	1.2mm
Średnica opasania (syst. metryczny)	2.0-47.0mm

Pliki do pobrania

Aprobaty i Specyfikacje

org.mozilla.javascript.Undefined@0	Tak
Certyfikaty/Dopuszczenia
Materiał niebezpieczny	Nie
Numer NATO (NSN)	5975-12-395-8704
Temperatura pracy elementu mocującego (°C)	-40°C do +105°C, (+145°C, 500 h)
Temperatura robocza w °C	-40°C do +105°C
Ul Listed US Only	Nie
org.mozilla.javascript.Undefined@0	Nie
Certyfikat CSA	Nie
Klasa palności	UL 94 V2
Odporność na UV	Nie
UL Listed	Nie
UL Recognized	Nie
UL Recognized US Only	Nie
Zgodność z ROHS	Tak
