GY | Szczegóły

Mocowanie choinkowe może być stosowane także do otworów nieprzelotowych.

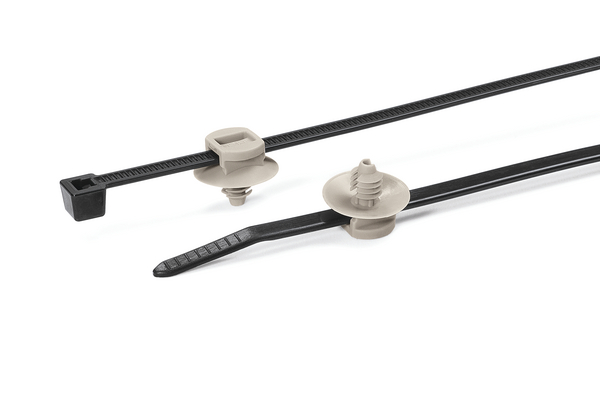

Wstępnie zmontowane opaski dwuczęściowe z mocowaniem choinkowym
Główkę opaski można przesuwać po zapięciu wiązki
Łatwy montaż bez konieczności użycia narzędzia
Talerzyk rozkłada naprężenia wyrywające, działające z różnych kierunków i chroni otwór montażowy przed wnikaniem kurzu i zanieczyszczeń
Mocowania choinkowe można stosować z blachami o różnej grubości oraz w otworach gwintowanych

Pokaż więcej

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania

Więcej produktów z grupy:

Opaski dwuczęściowe z mocowaniem choinkowym, z talerzykiem, do otworów okrągłych >

Dane podstawowe

Zastosowanie	Opaski te zostały zaprojektowane do wiązania i mocowania wiązek kablowych w przemyśle samochodowym, ale ze względu na prostotę i łatwość użycia są też chętnie stosowane w innych gałęziach przemysłu, takich jak lotnictwo, prefabrykacja rozdzielnic czy produkcja sprzętu AGD.
GLOBAL PART DESCRIPTION	T50SFT5-PA66HS/PA66-BK/GY
Grupa produktow	Opaski dwuczęściowe z mocowaniem choinkowym, z talerzykiem, do otworów okrągłych
Ilość w	torebce

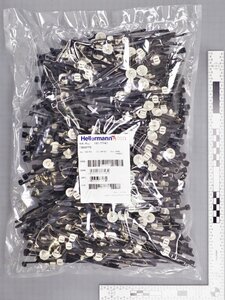

Ilość w opak.	500szt.
Kolor	Czarny (BK), Szary (GY)

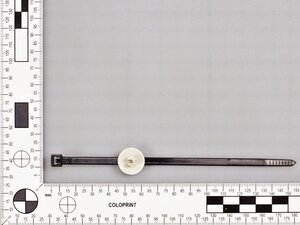

Krótki opis	Opaska dwuczęściowa z mocowaniem choinkowym i z talerzykiem 150x4,6 mm, kolor czarny/szary
Materiał	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS), Poliamid 6.6 (PA66)
Materiał elementu stopowego	Poliamid 6.6 (PA66)
Opis produktu	Te wstępnie zmontowane opaski dwuczęściowe, są gotowe od razu do montażu i oferują prostą i uniwersalną metodę wiązania oraz mocowania kabli. Mocowanie choinkowe z łatwością wciska się w nawiercone wcześniej otwory w panelach lub w otwory gwintowane. Dwuczęściowa konstrukcja umożliwia ustawienie główki opaski w żądanej pozycji w celu ułatwienia montażu, podczas gdy talerzyk zakrywa otwór i minimalizuje wnikanie wody i brudu.
Otwieralny zamek	Nie
Pozycja pola opisowego	bez
Rodzaj mocowania	Mocowanie choinkowe
Rodzina produktow	Z mocowaniem choinkowym FT5
Typ	T50SFT5
Wariant	Wewnętrznie ząbkowane
Zalecane narzędzie	ProCut 9 no battery, MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7, EVO7SP, EVO7i, EVO7iSP, EVO9, EVO9SP, EVO9i, EVO9iSP
Zamek opaski	zapadka plastikowa
opaski	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS)

Wymiary


Grubość (T)	1.2mm
Grubość blachy (syst. metryczny)	0.7 - 3 mm
Min. wytrzym. na rozciąg.	225N
Szerokość (W)	4.6mm
Szerokość(W2)	9.0mm
Wiązka ∅ max.	34.0mm
Wysokość (H2)	6.9mm
org.mozilla.javascript.Undefined@0	0 - 0.1 "
Długość (L)	150mm
Długość (L2)	11.6mm
Waga	0.001452kg
Wiązka ∅ min.	4.0mm
Wysokość (H)	1.2mm
Ø otworu moc. (FH)	4.5 - 5.0 mm
Średnica opasania (syst. metryczny)	4.0-34.0mm
Średnica talerzyka	16.0mm

Pliki do pobrania

Technical drawing 94-0055-007-CSC

Plik do pobrania

Aprobaty i Specyfikacje

org.mozilla.javascript.Undefined@0	Tak
Certyfikaty/Dopuszczenia
Klasa palności	UL 94 V2
Materiał niebezpieczny	Nie
Temperatura pracy elementu mocującego (°C)	-40°C do +85°C, (+105°C, 500 h)
Temperatura robocza w °C	-40°C do +85°C
Zgodność z ROHS	Tak

Logistyka i opakowania


EAN / GTIN	4031026121482
Kraj pochodzenia	DE
org.mozilla.javascript.Undefined@0	torebce
org.mozilla.javascript.Undefined@0	0.368m
org.mozilla.javascript.Undefined@0	1.199m³
org.mozilla.javascript.Undefined@0	0.584m
Numer klienta	39269097
org.mozilla.javascript.Undefined@0	124.68kg
org.mozilla.javascript.Undefined@0	0.083m³
Opakowanie 1 - Waga (kg)	0.747815kg
org.mozilla.javascript.Undefined@0	0.386m
org.mozilla.javascript.Undefined@0	pudełku
org.mozilla.javascript.Undefined@0	0.065m
org.mozilla.javascript.Undefined@0	5000
org.mozilla.javascript.Undefined@0	0.43m
org.mozilla.javascript.Undefined@0	1.249m
org.mozilla.javascript.Undefined@0	60000
org.mozilla.javascript.Undefined@0	1.2m
org.mozilla.javascript.Undefined@0	paleta
org.mozilla.javascript.Undefined@0	0.0088m³
org.mozilla.javascript.Undefined@0	8.63815kg
org.mozilla.javascript.Undefined@0	500
org.mozilla.javascript.Undefined@0	0.315m
org.mozilla.javascript.Undefined@0	0.8m
