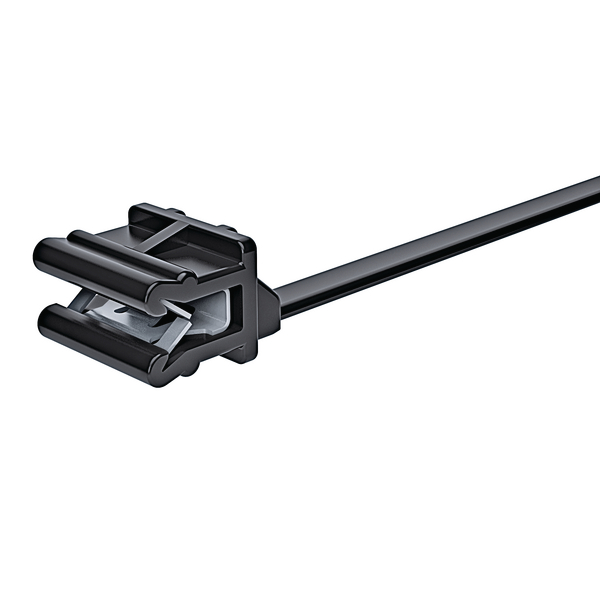

Opaska mocująca
Nr art. 126-00000 | T50SOSEC13E-PA66HS-BK | Szczegóły

Opaska jednoczęściowa z elementem mocującym EdgeClip do równoległego prowadzenia kabli względem krawędzi.

Prosty montaż polegający na wciśnięciu uchwytu na krawędź
Do krawędzi o grubości 1-3 mm, 3-6 mm, 4-6 mm lub 6-8 mm

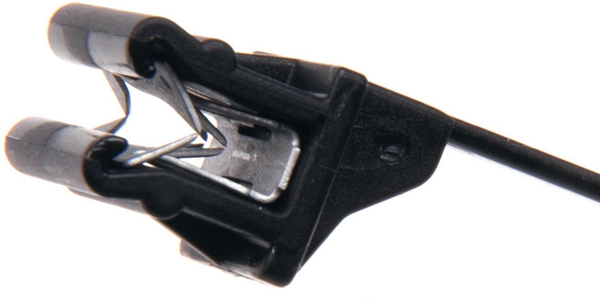

Zintegrowany metalowy zacisk utrzymuje klips na miejscu
Zacisk złożony ze sprężyny z podwójnie hartowanej stali
Doskonałe do miejsc, gdzie nie można wiercić otworów lub stosować klejenia

Pokaż więcej

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania CAD-Download

Więcej produktów z grupy:

Opaski jednoczęściowe montowane na krawędź >

Ten produkt jest częścią:

Sample Pack ENG White Goods CTF

Dane podstawowe

Zastosowanie	Opaski kablowe z uchwytami EdgeClip doskonale sprawdzają się w miejscach, gdzie nie można wiercić otworów lub tam, gdzie ze względu na wysoką temperaturę nie można stosować elementów przyklejanych. Uchwyt EdgeClip mocuje się do podłoża po założeniu opaski kablowej na przewodach. Opaski kablowe z uchwytem EdgeClip są powszechnie stosowane w przemyśle samochodowym, gdzie pozwalają zaoszczędzić czas i koszty montażu. Srebrnoszary zacisk, serce naszych uchwytów EdgeClip, wykonany jest z podwójnie hartowanej stali sprężynowej, zgodnej z normą EN 10132-4 C75S. Stal ta zapewnia zaciskowi zarówno potrzebną sztywność gwarantującą dużą wytrzymałość na siły odrywajace, jak też wystarczającą elastyczność do róźnych możliwych zastosowań. Zacisk posiada podwójną powłokę antykorozyjną. Na pierwszą warstwę cynkową nakładana jest nieorganiczna powłoka zabezpieczająca. Ponieważ w procesie nie używa sie chromu (VI), zacisk spełnia aktualną dyrektywę EU 200/53/EC w zakresie złomowania pojazdów oraz zakazu używania metali ciężkich. Zacisk spełnia także wymagania dotyczące odporności na mgłę solną według EN ISO 9227 NSS (min. 840 h bez korozji metalu bazowego) i EN ISO 6270-Z-CH (min. 720 h bez korozji metalu bazowego). Dzięki temu rozwiązanie to zostało zaakceptowane przez wielu producentów OEM do instalacji pracujących w trudnych warunkach, np. w komorze silnika, czy w obszarze skrzyni biegów.
GLOBAL PART DESCRIPTION	T50SOSEC13E-PA66HS-BK
Grupa produktow	Opaski jednoczęściowe montowane na krawędź
Ilość w	torebce
Ilość w opak.	500szt.
Kolor	Czarny (BK)
Krótki opis	Opaska mocująca
Materiał	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS)

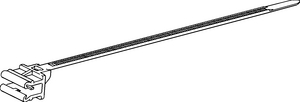

Opis produktu	Opaski kablowe HellermannTyton z elementem mocującym EdgClip są przeznaczone do prowadzenia wiązek przewodów poprzez mocowanie ich do plastikowej lub metalowej krawędzi blachy bez konieczności wykonywania otworu montażowego. Zintegrowany metalowy zacisk zapewnia wysoką odporność na zrywanie i solidne mocowanie. To mocowanie jwystępuje w zestawie jako kombinacja elementu mocującego i opaski.
Otwieralny zamek	Nie
Pozycja pola opisowego	bez
Rodzaj mocowania	EdgeClip
Rodzina produktow	Seria EdgeClip
Typ	T50SOSEC13E
Wariant	Zewnętrznie ząbkowane
Zabezpieczenie przed obracaniem	YES
Zalecane narzędzie	ProCut 9 no battery, MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7, EVO7SP, EVO7i, EVO7iSP, EVO9, EVO9SP, EVO9i, EVO9iSP
Zamek opaski	zapadka plastikowa

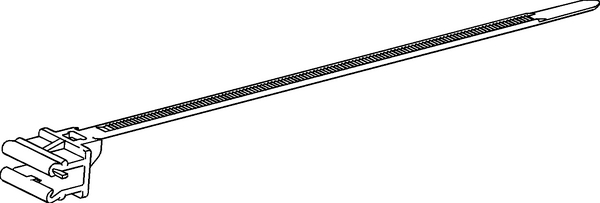

Wymiary


Grubość (T)	1.35mm
Grubość blachy (syst. metryczny)	1 - 3 mm
Min. wytrzym. na rozciąg.	180.0N
Szerokość (W)	4.6mm
Szerokość(W2)	11.0mm
Wiązka ∅ max.	35.0mm
org.mozilla.javascript.Undefined@0	0 - 0.1 "
Długość (L)	160.0mm
Długość (L2)	15.0mm
Grubość blachy max.	1.0 - 3.0mm
Waga	0.00253kg
Wiązka ∅ min.	1.0mm
Wysokość (H)	1.35mm
Średnica opasania (syst. metryczny)	1.0-35.0mm

Pliki do pobrania

Aprobaty i Specyfikacje

org.mozilla.javascript.Undefined@0	Tak
Certyfikaty/Dopuszczenia
Materiał niebezpieczny	Nie
Temperatura robocza w °C	-40°C do +105°C
Ul Listed US Only	Nie
org.mozilla.javascript.Undefined@0	Nie
Certyfikat CSA	Nie
Klasa palności	UL 94 V2
Odporność na UV	Nie
UL Listed	Nie
UL Recognized	Nie
UL Recognized US Only	Nie
Zgodność z ROHS	Tak
