Seria EdgeClip, 1-3 mm, prowadzenie górne
Nr art. 156-00109 | T50SOSEC4B-PA66HS/PA66HIRHS-BK | Szczegóły

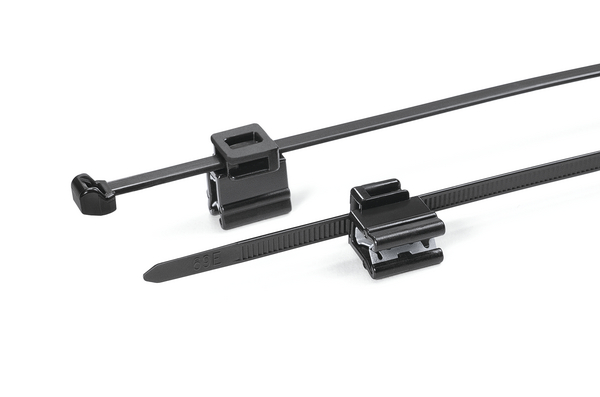

EdgeClip z opaską kablową do prowadzenia kabli prostopadle i nad krawędzią.

Wstępnie zmontowane opaski dwuczęściowe z elementem mocującym EdgeClip
Główkę opaski można przesuwać po zapięciu wiązki
Modele EC9, EC10, EC21 i EC22 są przeznaczone do wiązek o średnicy od 1 mm
Do krawędzi o grubości 1-3 mm

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania CAD-Download

Więcej produktów z grupy:

Opaski dwuczęściowe montowane na krawędź >

Dane podstawowe

Zastosowanie	Opaski te doskonale sprawdzają się w miejscach, gdzie nie można wiercić otworów lub tam, gdzie ze względu na wysoką temperaturę nie można stosować elementów przyklejanych. Powszechnie stosuje się je do mocowania kabli, rur i węży w przemyśle samochodowym, przy konfekcji wiązek przewodów, a także przy prefabrykacji rozdzielnic.
GLOBAL PART DESCRIPTION	T50SOSEC4B-PA66HS/PA66HIRHS-BK
Grupa produktow	Opaski dwuczęściowe montowane na krawędź
Ilość w	torebce
Ilość w opak.	500szt.
Ilość wejść dla opaski	4
Kolor	Czarny (BK)
Materiał	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS), Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)
Materiał elementu stopowego	Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)
Opis produktu	Uchwyty są dostępne do opasek kablowych wewnętrznie i zewnętrznie ząbkowanych. Montuje się je poprzez wciśnięcie na krawędź o szerokości od 1,0 do 3,0 mm. Zintegrowany metalowy zacisk zapewnia wysoką odporność na zrywanie. Dostępne są różne wersje uchwytów EdgeClip. Niektóre wersje uchwytów umożliwiają mocowanie kabli równolegle do podłoża, natomiast inne pod kątem 90 stopni. Uchwyt wystarczy wcisnąć ręcznie na krawędź. Zintegrowany metalowy zacisk zapewnia solidność mocowania. Wiercenie otworów montażowych nie jest już konieczne. W parze z rewelacyjnymi opaskami zewnętrznie ząbkowanymi (OS) linia uchwytów EdgeClip jest wyśmienitym rozwiązaniem w zakresie mocowania przewodów.
Otwieralny zamek	Nie
Pozycja pola opisowego	bez
Rodzaj mocowania	EdgeClip, prowadzenie górne, zmontowany, dwuczęściowy
Rodzina produktow	Seria EdgeClip, 1-3 mm, prowadzenie górne
Typ	T50SOSEC4B
Wariant	Zewnętrznie ząbkowane
Zalecane narzędzie	ProCut 9 no battery, MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7, EVO7SP, EVO7i, EVO7iSP, EVO9, EVO9SP, EVO9i, EVO9iSP
opaski	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS)

Wymiary

Grubość (T)	1.3mm
Grubość blachy (syst. metryczny)	1 - 3 mm
Min. wytrzym. na rozciąg.	225N
Szerokość (W)	4.6mm
Szerokość(W2)	11.5mm
Wiązka ∅ max.	35.0mm
Wysokość (H2)	16.0mm
org.mozilla.javascript.Undefined@0	0 - 0.1 "
Długość (L)	150mm
Długość (L2)	14.0mm
Waga	0.002588kg
Wiązka ∅ min.	4.0mm
Wysokość (H)	1.3mm
Średnica opasania (syst. metryczny)	4.0-35.0mm

Pliki do pobrania

Aprobaty i Specyfikacje

org.mozilla.javascript.Undefined@0	Tak
Certyfikaty/Dopuszczenia
Klasa palności	UL 94 HB
Materiał niebezpieczny	Nie
Temperatura pracy elementu mocującego (°C)	-40°C do +105°C
Temperatura robocza w °C	-40°C do +105°C
Zgodność z ROHS	Tak

Logistyka i opakowania


EAN / GTIN	4031026259000
Kraj pochodzenia	DE
org.mozilla.javascript.Undefined@0	torebce
org.mozilla.javascript.Undefined@0	0.368m
org.mozilla.javascript.Undefined@0	1.198m³
org.mozilla.javascript.Undefined@0	0.584m
Numer klienta	39269097
org.mozilla.javascript.Undefined@0	126.672kg
org.mozilla.javascript.Undefined@0	0.083m³
Opakowanie 1 - Waga (kg)	1.330664kg
org.mozilla.javascript.Undefined@0	0.386m
org.mozilla.javascript.Undefined@0	pudełku
org.mozilla.javascript.Undefined@0	0.05m
org.mozilla.javascript.Undefined@0	3000
org.mozilla.javascript.Undefined@0	0.12m
org.mozilla.javascript.Undefined@0	1.248m
org.mozilla.javascript.Undefined@0	36000
org.mozilla.javascript.Undefined@0	1.2m
org.mozilla.javascript.Undefined@0	paleta
org.mozilla.javascript.Undefined@0	0.00186m³
org.mozilla.javascript.Undefined@0	8.803984kg
org.mozilla.javascript.Undefined@0	500
org.mozilla.javascript.Undefined@0	0.31m
org.mozilla.javascript.Undefined@0	0.8m
