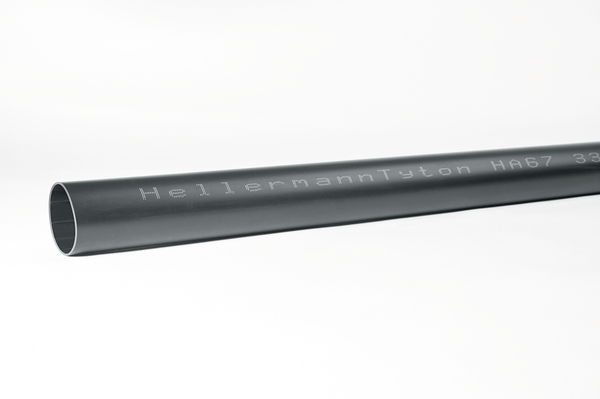

Rura termokurczliwa 6:1
Nr art. 321-30100 | HA67-33.0/5.5-PO-X-BK | Szczegóły

HA67-33/5.

Wysoki stopień skurczu oraz doskonała wytrzymałość mechaniczna
Wnętrze rur pokryte klejem termoplastycznym

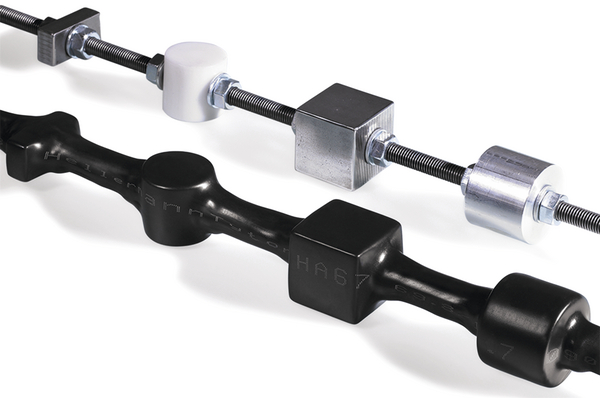

Doskonale dopasowują się do elementów o różnych rozmiarach
Uproszczona naprawa kabli

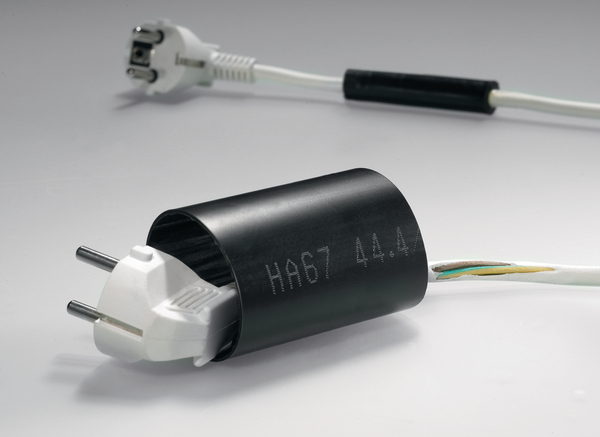

Przechodzą przez duże złącza i obkurczają się na mniejszych powłokach przewodów
Doskonałe uszczelnienie środowiskowe i izolacja
Dobra odporność na uderzenia i ścieranie

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania Arkusz danych

Więcej produktów z grupy:

Rury termokurczliwe 6:1 - w odcinkach 1,2 m >

Ten produkt jest częścią:

Samples HA67

Dane podstawowe

Zastosowanie	Rury HA67 stosowane są w celu zapewnienia izolacji, uszczelnienia i ochrony połączeń przy dużych różnicach średnic pomiędzy złączem i przewodem.
GLOBAL PART DESCRIPTION	HA67-33.0/5.5-PO-X-BK
Grupa produktów	Rury termokurczliwe 6:1 - w odcinkach 1,2 m
Ilość w	szt.
Ilość w opak.	3szt.
Kolor	Czarny (BK)
Krótki opis	Rura termokurczliwa 6:1
Materiał	Poliolefina usieciowana (PO-X)
Możliwość nadruku	Nie
Rodzina produktów	HA67 - z klejem
Stopień skurczu	6:1
Typ	HA67-33.0/5.5
Wariant	Grubościenna
Z klejem wewnętrznym (Tak/Nie)	Tak
Zakres napięcia	Niskie napięcie do 1 kV.

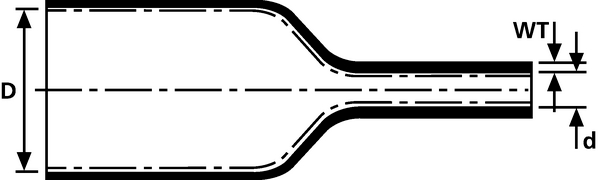

Wymiary


Długość (L)	1.2m
Grubość ścianki (WT)	3.4mm
Kształt rury	Okrągłe
Skurcz wzdłużny	-10 % max.
Waga	0.14818kg
Śr. dostarczana (D)	33.0mm
Śr. po max. skurczu (d)	5.5mm
Średnica D (imp.)	1.25"
Średnica nominalna	33.0mm
Średnica nominalna (imp.)	1.25"
∅ (D)	33.0mm

Pliki do pobrania

Aprobaty i Specyfikacje

Certyfikat CE	Tak
Certyfikat CSA	Nie
Certyfikaty/Dopuszczenia
Klej	Klej termotopliwy
Korozja miedzi	nie korozyjna
Materiał bezhalogenowy	Tak
Materiał niebezpieczny	Nie
Metoda badania wytrzymałości dielektrycznej	IEC 243
Min. temp. obkurczania w °C	+120°C
Odporność na UV	Nie
Rezystywność	10¹⁴ Ω cm
Temperatura robocza w °C	-55°C do +110°C
Temperatura topienia się kleju	+85°C
UL Recognized US Only	Nie
Ul Listed US Only	Nie
Wydłużenie przy zerwaniu	≥400%
Wytrzymałość dielektryczna	20kV/mm
Wytrzymałość na rozciąganie	14MPA
Zgodność z ROHS	Tak

Logistyka i opakowania


EAN / GTIN	4031026322896
Kraj pochodzenia	CN
Numer klienta	39173200
Opakowanie 1 - Waga (kg)	0.46054kg

Więcej informacji

ETIM 8.0 Key	EC000217
ETIM 9.0 Key	EC000217
Kod UNSPSC	39121723

Kalkulator

Kalkulator do termokurczy

Kalkulator do termokurczy

dla HA67-33.0/5.5 - Nr art.: 321-30100
Przy profesjonalnym doborze odpowiedniego rozmiaru rury termokurczliwej, należy uwzględnić zasadę 80:20. Określa ona że rura termokurczliwa powinna zostać obkurczona przynajmniej o 20% i nie więcej niż 80% całkowitych możliwości jej skurczu.
Na podstawie których danych chcesz sprawdzić, czy wybrany produkt jest odpowiedni do twojego zastosowania?

Średnica

Wprowadź w odpowiednie pole minimalną względnie maksymalną średnicę obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm

Przekrój

Wprowadź w odpowiednie pole minimalny względnie maksymalny przekrój obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm² Max mm²

Obwód

Wprowadź w odpowiednie pole minimalny względnie maksymalny obwód obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm
Kalkulator grubości ścianki

Kalkulator grubości ścianki

dla HA67-33.0/5.5 - Nr art.: 321-30100

W trakcie obkurczania rury termokurczliwej zmienia się zarówno jej średnica, jak też grubość ścianki. Ten kalkulator pomoże ci obliczyć teoretyczną grubość ścianki wybranego termokurczu po obkurczeniu go do określonej średnicy.Wprowadź przekrój elementu, na którym chciałbyś obkurczyć wybrany termokurcz.

Średnica zewnętrzna elementu (A)

mm

Średnica rury termokurczliwej po pełnym skurczu(B)

mm

Grubość ścianki po pełnym skurczu (C)

mm
