Rura termokurczliwa 3:1
Nr art. 323-20950 | MA47-95/30-PO-X-BK | Szczegóły

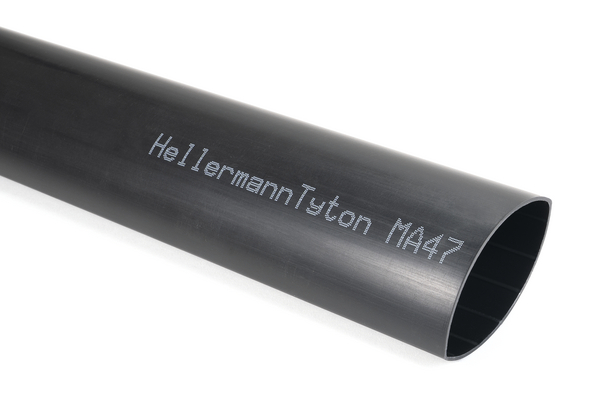

MA47 - średniościenna, bezhalogenowa rura termokurczliwa 4:1 o podwójnej ściance.

Rury średniościenne o znakomitych właściwościach izolacyjnych

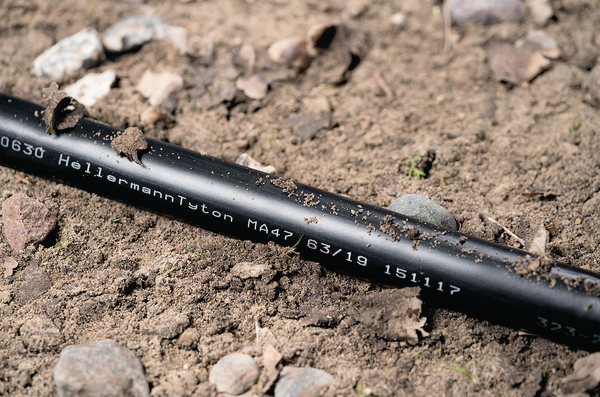

Odpowiednie do zastosowań naziemnych jak i podziemnych
Zabezpieczają złącza i zaciski kablowe w zastosowaniach niskonapięciowych
Ścianka wewnętrzna pokryta klejem termotopliwym
Chronią przed działaniem warunków atmosferycznych i wilgocią

Rozmiar opakowania

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania Arkusz danych

Więcej produktów z grupy:

Rury termokurczliwe 4:1 - w odcinkach 1 m >

Dane podstawowe

Zastosowanie	Koszulki MA47 są przeznaczone do izolacji i ochrony złączy i zacisków kablowych w zastosowaniach niskonapięciowych, szczególnie układanych na i pod ziemią.
GLOBAL PART DESCRIPTION	MA47-95/30-PO-X-BK
Grupa produktów	Rury termokurczliwe 4:1 - w odcinkach 1 m
Ilość w	szt.
Ilość w opak.	4szt.
Kolor	Czarny (BK)
Krótki opis	Rura termokurczliwa 3:1
Materiał	Poliolefina usieciowana (PO-X)
Metoda badania starzenia cieplnego	ASTM D2671
Metoda badania w niskiej temperaturze	ASTM D2671
Możliwość nadruku	Nie
Rodzina produktów	MA47 - średniościenne z klejem
Rozmiar (syst. imperialny)	4"
Stopień skurczu	do 4:1
Test starzenia termicznego	168h/150°C
Test szoku termicznego	4h/225°C
Typ	MA47-95/30
Wariant	Średniościenna
Wydłużenie przy starzeniu cieplnym (%)	300%
Wytrzymałość na rozciąganie przy starzeniu cieplnym	12MPA
Z klejem wewnętrznym (Tak/Nie)	Tak
Zachowanie przy szoku termicznym	niepękająca, niepłynna, niekapiąca
Zachowanie w niskich temperaturach	niepękająca

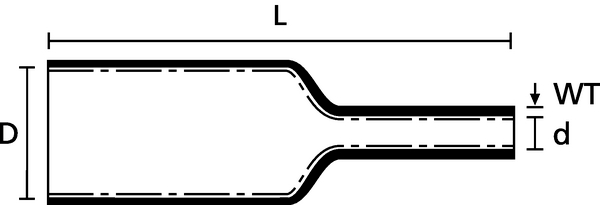

Wymiary


Długość (L)	1.0m
Grubość ścianki (WT)	3.6mm
Grubość ścianki WT (imp)	.12"
Skurcz wzdłużny	-10 % max.
Waga	0.466833kg
Śr. dostarczana (D)	95.0mm
Śr. po max. skurczu (d)	25.0mm
Średnica nominalna D (imp.)	3.74"
Średnica po pełnym skurczu d (imp.)	1.18"

Pliki do pobrania

Aprobaty i Specyfikacje

Absorpcja wody	0.2%
Certyfikaty/Dopuszczenia
Klasa izolacji	A (VDE 0530)
Klej	Klej termotopliwy
Materiał bezhalogenowy	Tak
Materiał niebezpieczny	Nie
Metoda badania rezystancji skrośnej	IEC 93
Metoda badania wydłużenia przy zerwaniu	ASTM D2671
Metoda badania wytrzymałości dielektrycznej	IEC 60243
Metoda badania wytrzymałości na rozciąganie	ASTM D2671
Min. temp. obkurczania w °C	+120°C
Odporność na olej	Tak
Rezystywność	10¹² Ω cm
Temperatura robocza w °C	-55°C do +110°C
Temperatura topienia się kleju	+85°C
UL Recognized US Only	Nie
Ul Listed US Only	Nie
Wydłużenie przy zerwaniu	350
Wytrzymałość dielektryczna	15kV/mm
Wytrzymałość na rozciąganie	12MPA
Zgodność z ROHS	Tak

Logistyka i opakowania


EAN / GTIN	4031026240275
Kraj pochodzenia	CN
Numer klienta	39173200

Więcej informacji

ETIM 8.0 Key	EC000217
ETIM 9.0 Key	EC000217
Kod UNSPSC	39121723

Kalkulator

Kalkulator do termokurczy

Kalkulator do termokurczy

dla MA47-95/30 - Nr art.: 323-20950
Przy profesjonalnym doborze odpowiedniego rozmiaru rury termokurczliwej, należy uwzględnić zasadę 80:20. Określa ona że rura termokurczliwa powinna zostać obkurczona przynajmniej o 20% i nie więcej niż 80% całkowitych możliwości jej skurczu.
Na podstawie których danych chcesz sprawdzić, czy wybrany produkt jest odpowiedni do twojego zastosowania?

Średnica

Wprowadź w odpowiednie pole minimalną względnie maksymalną średnicę obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm

Przekrój

Wprowadź w odpowiednie pole minimalny względnie maksymalny przekrój obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm² Max mm²

Obwód

Wprowadź w odpowiednie pole minimalny względnie maksymalny obwód obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm
Kalkulator grubości ścianki

Kalkulator grubości ścianki

dla MA47-95/30 - Nr art.: 323-20950

W trakcie obkurczania rury termokurczliwej zmienia się zarówno jej średnica, jak też grubość ścianki. Ten kalkulator pomoże ci obliczyć teoretyczną grubość ścianki wybranego termokurczu po obkurczeniu go do określonej średnicy.Wprowadź przekrój elementu, na którym chciałbyś obkurczyć wybrany termokurcz.

Średnica zewnętrzna elementu (A)

mm

Średnica rury termokurczliwej po pełnym skurczu(B)

mm

Grubość ścianki po pełnym skurczu (C)

mm
