Rura termokurczliwa 2:1 z elastomeru
Nr art. 342-23810 | PST-H-38.0-19.0-POA-BK | Szczegóły

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania Arkusz danych

Więcej produktów z grupy:

Rura termokurczliwa 2:1 z elastomeru >

Dane podstawowe

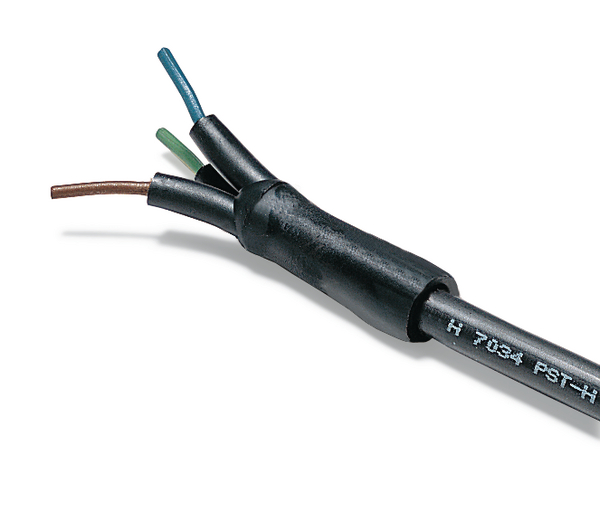

Zastosowanie	Rura PST-H jest stosowana do długookresowej ochrony kabli i wiązek przewodów w urządzeniach wojskowych, w sporcie motorowym i w lotnictwie.
GLOBAL PART DESCRIPTION	PST-H-38.0-19.0-POA-BK
Grupa produktów	Rura termokurczliwa 2:1 z elastomeru
Ilość w	M
Ilość w opak.	30m
Kolor	Czarny (BK)
Materiał	Elastomer usieciowany (POA)
Rodzina produktów	PST-H
Rozmiar (syst. imperialny)	1"
Stopień skurczu	2:1
Test szoku termicznego	4h/208°C
Typ	PST-H-38.0-19.0
Wariant	Cienkościenna
Wydłużenie przy starzeniu cieplnym (%)	350%
Wydłużenie przy szoku termicznym (%)	350%
Wytrzymałość na rozciąganie przy starzeniu cieplnym	14MPA
Wytrzymałość na rozciąganie przy szoku termicznym (MPa)	14MPA
Z klejem wewnętrznym (Tak/Nie)	Nie
Zachowanie w niskich temperaturach	niepękająca

Wymiary


Grubość ścianki (WT)	2.40mm
Skurcz wzdłużny	-10 % max.
Waga	0.196kg
Śr. dostarczana (D)	38.0mm
Śr. po max. skurczu (d)	19.0mm

Pliki do pobrania

Aprobaty i Specyfikacje

Certyfikaty/Dopuszczenia
Certyfikaty/Dopuszczenia	DEF STAN 59-97/3, LEA, NF F 00-608, VG 95343-5:2006-06
Materiał niebezpieczny	Nie
Metoda badania wytrzymałości dielektrycznej	IEC 684 P2
Min. temp. obkurczania w °C	+135°C
Numer NATO (NSN)	5970-12-151-4456
Oznaczenie wg normy VG	VG 95343 T05 D 008 A
Rezystywność	10¹² Ω cm
Samogasnący	Tak
Temperatura robocza w °C	-75°C do +150°C
Wytrzymałość dielektryczna	20kV/mm
Zgodność z ROHS	Tak

Logistyka i opakowania

EAN / GTIN	4031026150260
Ilość w rolce	30.0m
Kraj pochodzenia	NL
Numer klienta	39173200
Opakowanie 1 - Waga (kg)	5.88kg

Więcej informacji

ETIM 8.0 Key	EC000217
ETIM 9.0 Key	EC000217
Kod UNSPSC	39121723

Kalkulator

Kalkulator do termokurczy

Kalkulator do termokurczy

dla PST-H-38.0-19.0 - Nr art.: 342-23810
Przy profesjonalnym doborze odpowiedniego rozmiaru rury termokurczliwej, należy uwzględnić zasadę 80:20. Określa ona że rura termokurczliwa powinna zostać obkurczona przynajmniej o 20% i nie więcej niż 80% całkowitych możliwości jej skurczu.
Na podstawie których danych chcesz sprawdzić, czy wybrany produkt jest odpowiedni do twojego zastosowania?

Średnica

Wprowadź w odpowiednie pole minimalną względnie maksymalną średnicę obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm

Przekrój

Wprowadź w odpowiednie pole minimalny względnie maksymalny przekrój obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm² Max mm²

Obwód

Wprowadź w odpowiednie pole minimalny względnie maksymalny obwód obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm
Kalkulator grubości ścianki

Kalkulator grubości ścianki

dla PST-H-38.0-19.0 - Nr art.: 342-23810

W trakcie obkurczania rury termokurczliwej zmienia się zarówno jej średnica, jak też grubość ścianki. Ten kalkulator pomoże ci obliczyć teoretyczną grubość ścianki wybranego termokurczu po obkurczeniu go do określonej średnicy.Wprowadź przekrój elementu, na którym chciałbyś obkurczyć wybrany termokurcz.

Średnica zewnętrzna elementu (A)

mm

Średnica rury termokurczliwej po pełnym skurczu(B)

mm

Grubość ścianki po pełnym skurczu (C)

mm
