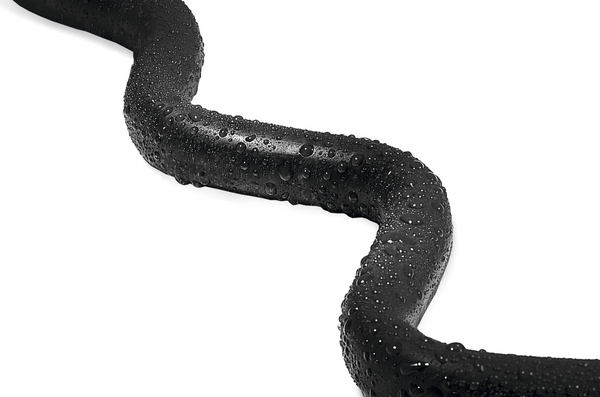

Rura termokurczliwa Isolvin
Nr art. 343-12040 | PTA300-12/4-PO-X-BK | Szczegóły

TAN30 - dostępne w szerokiej gamie kolorów i rozmiarów.

Elastyczne i cienkościenne rury termokurczliwe z wewnętrzną ścianką powlekaną koekstrudowanym klejem termotopliwym
Klej zapewnia uszczelnienie środowiskowe części złożonych i chroni przed wnikaniem wilgoci

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania Arkusz danych

Dane podstawowe

Zastosowanie	Rury EPS chronią i uszczelniają wyprowadzenia przewodów ze złączy i rozgałęzienia przed uszkodzeniami mechanicznymi oraz przed dostępem wilgoci i środowiska zewnętrznego.
GLOBAL PART DESCRIPTION	PTA300-12/4-PO-X-BK
Ilość w	M
Ilość w opak.	100m
Kolor	Czarny (BK)
Krótki opis	Rura termokurczliwa Isolvin
Materiał	Poliolefina usieciowana (PO-X)
Możliwość nadruku	Nie
Stopień skurczu	3:1
Typ	PTA300-12/4
Wariant	Cienkościenna
Z klejem wewnętrznym (Tak/Nie)	Tak

Wymiary

Grubość kleju	0.70mm
Grubość ścianki (WT)	1.75mm
Skurcz wzdłużny	-10 % max.
Waga	0.043785kg
Śr. dostarczana (D)	12.0mm
Śr. po max. skurczu (d)	4.0mm
Średnica nominalna D (imp.)	0.47"

Pliki do pobrania

Aprobaty i Specyfikacje

Certyfikaty/Dopuszczenia
Klasa palności	ASTM D2671 (tylko warstwa zewnętrzna)
Materiał niebezpieczny	Nie
Metoda badania wytrzymałości dielektrycznej	IEC 684 P2
Min. temp. obkurczania w °C	+120°C
Temperatura robocza w °C	-55°C do +110°C (ścianka zewnętrzna)
Temperatura topienia się kleju	+90°C
Wytrzymałość dielektryczna	15kV/mm
Zgodność z ROHS	Tak

Logistyka i opakowania


EAN / GTIN	4031026150826
Ilość w rolce	100.0m
Kraj pochodzenia	DE
Numer klienta	39173200
Opakowanie 1 - Waga (kg)	4.3785kg

Więcej informacji

ETIM 8.0 Key	EC000217
ETIM 9.0 Key	EC000217
Kod UNSPSC	39121723

Kalkulator

Kalkulator do termokurczy

Kalkulator do termokurczy

dla PTA300-12/4 - Nr art.: 343-12040
Przy profesjonalnym doborze odpowiedniego rozmiaru rury termokurczliwej, należy uwzględnić zasadę 80:20. Określa ona że rura termokurczliwa powinna zostać obkurczona przynajmniej o 20% i nie więcej niż 80% całkowitych możliwości jej skurczu.
Na podstawie których danych chcesz sprawdzić, czy wybrany produkt jest odpowiedni do twojego zastosowania?

Średnica

Wprowadź w odpowiednie pole minimalną względnie maksymalną średnicę obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm

Przekrój

Wprowadź w odpowiednie pole minimalny względnie maksymalny przekrój obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm² Max mm²

Obwód

Wprowadź w odpowiednie pole minimalny względnie maksymalny obwód obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm
Kalkulator grubości ścianki

Kalkulator grubości ścianki

dla PTA300-12/4 - Nr art.: 343-12040

W trakcie obkurczania rury termokurczliwej zmienia się zarówno jej średnica, jak też grubość ścianki. Ten kalkulator pomoże ci obliczyć teoretyczną grubość ścianki wybranego termokurczu po obkurczeniu go do określonej średnicy.Wprowadź przekrój elementu, na którym chciałbyś obkurczyć wybrany termokurcz.

Średnica zewnętrzna elementu (A)

mm

Średnica rury termokurczliwej po pełnym skurczu(B)

mm

Grubość ścianki po pełnym skurczu (C)

mm
