Rura termokurczliwa 3:1
Nr art. 300-73170 | TCN20-9.5/3.2-PO-X-BK | Szczegóły

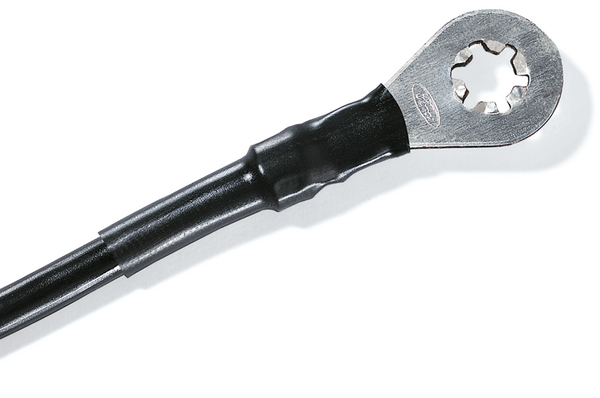

Rura termokurczliwa TCN20 rozciągnięta - niezawodna izolacja o zwiększonym stopniu skurczu.

Cienkościenne, rozciągnięte rury termokurczliwe wykonane z poliolefiny
Rozciągnięte rury pasują do większej liczby zastosowań (np. końcówki kabli o dużych średnicach)
Samogasnące
Niska temperatura obkurczania
Wysoki stopień niepalności; zgodność z normą UL224 VW1

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania Arkusz danych

Więcej produktów z grupy:

Rury termokurczliwe 3:1 - samogasnące >

Dane podstawowe

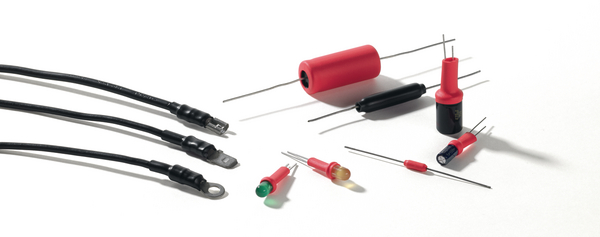

Zastosowanie	Rury te zapewniają ochronę mechaniczną i elektryczną elementów o dużej różnicy średnic. Szybkie tempo obkurczania umożliwia ich stosowanie w produkcji wielkoseryjnej.
GLOBAL PART DESCRIPTION	TCN20-9.5/3.2-PO-X-BK
Grupa produktów	Rury termokurczliwe 3:1 - samogasnące
Ilość w	szpuli
Ilość w opak.	100m
Kolor	Czarny (BK)
Krótki opis	Rura termokurczliwa 3:1
Materiał	Poliolefina usieciowana (PO-X)
Możliwość nadruku	Nie
Rodzina produktów	TCN20 rozciągnięte
Stopień skurczu	3:1
Test starzenia termicznego	168h/160°C
Typ	TCN20-9.5/3.2
Wariant	Cienkościenna
Wydłużenie przy starzeniu cieplnym (%)	350%
Wytrzymałość na rozciąganie przy starzeniu cieplnym	14MPA
Z klejem wewnętrznym (Tak/Nie)	Nie

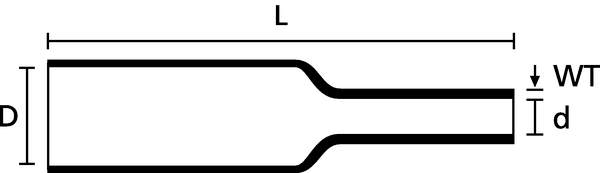

Wymiary


Długość (L)	100m
Grubość ścianki (WT)	0.6mm
Kształt rury	Okrągłe
Skurcz wzdłużny	+/-5 %
Waga	0.015726kg
Śr. dostarczana (D)	9.5mm
Śr. po max. skurczu (d)	3.2mm

Pliki do pobrania

Aprobaty i Specyfikacje

Certyfikaty/Dopuszczenia	C22.2 no. 198.1-06, csa-C22.1, DIN 75200 (09/1980), DIN EN 60068-1/03.95, IEC 60068-1/88 & 92, VW 80000/2009-10
Certyfikaty/Dopuszczenia
Klasa palności	UL 224 VW1
Materiał bezhalogenowy	Nie
Materiał niebezpieczny	Nie
Metoda badania rezystancji skrośnej	IEC 93
Metoda badania wytrzymałości dielektrycznej	IEC 243
Min. temp. obkurczania w °C	+100°C
Numer pliku UL	E143529
Rezystywność	10¹⁴ Ω cm
Samogasnący	Tak
Temperatura robocza w °C	-55°C do +125°C
UL Recognized US Only	Tak
Uznany przez UL	Tak
Wydłużenie przy zerwaniu	400%
Wytrzymałość dielektryczna	20kV/mm
Wytrzymałość na rozciąganie	14MPA
Zgodność z ROHS	Tak

Logistyka i opakowania

EAN / GTIN	4031026284743
Ilość w rolce	100.0m
Kraj pochodzenia	CN
Numer klienta	39173200
Opakowanie 1 - Waga (kg)	1.573kg

Więcej informacji

ETIM 8.0 Key	EC000217
ETIM 9.0 Key	EC000217
Kod UNSPSC	39121723

Kalkulator

Kalkulator do termokurczy

Kalkulator do termokurczy

dla TCN20-9.5/3.2 - Nr art.: 300-73170
Przy profesjonalnym doborze odpowiedniego rozmiaru rury termokurczliwej, należy uwzględnić zasadę 80:20. Określa ona że rura termokurczliwa powinna zostać obkurczona przynajmniej o 20% i nie więcej niż 80% całkowitych możliwości jej skurczu.
Na podstawie których danych chcesz sprawdzić, czy wybrany produkt jest odpowiedni do twojego zastosowania?

Średnica

Wprowadź w odpowiednie pole minimalną względnie maksymalną średnicę obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm

Przekrój

Wprowadź w odpowiednie pole minimalny względnie maksymalny przekrój obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm² Max mm²

Obwód

Wprowadź w odpowiednie pole minimalny względnie maksymalny obwód obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm
Kalkulator grubości ścianki

Kalkulator grubości ścianki

dla TCN20-9.5/3.2 - Nr art.: 300-73170

W trakcie obkurczania rury termokurczliwej zmienia się zarówno jej średnica, jak też grubość ścianki. Ten kalkulator pomoże ci obliczyć teoretyczną grubość ścianki wybranego termokurczu po obkurczeniu go do określonej średnicy.Wprowadź przekrój elementu, na którym chciałbyś obkurczyć wybrany termokurcz.

Średnica zewnętrzna elementu (A)

mm

Średnica rury termokurczliwej po pełnym skurczu(B)

mm

Grubość ścianki po pełnym skurczu (C)

mm
