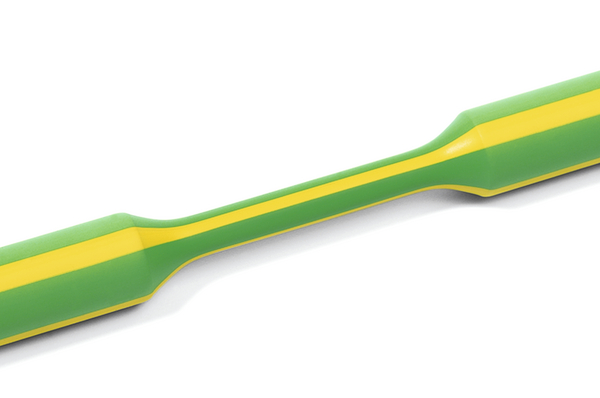

Rura termokurczliwa 2:1
Nr art. 309-40247 | TF21-2.4/1.2-PO-X-GNYE | Szczegóły

Poliolefinowe rury termokurczliwe są odporne na działanie większości powszechnie stosowanych olejów, chemikaliów i płynów.

Cienkościenne, elastyczne rury wykonane z poliolefiny
Szybkie tempo i niska temperatura obkurczania
Spełniają, a nawet przewyższają wymagania norm przemysłowych
Dostępne w wielu różnych kolorach i rozmiarach
Właściwości samogasnące; zgodność z normą UL224 VW1

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania Arkusz danych

Więcej produktów z grupy:

Rury termokurczliwe 2:1 - elastyczne, różne kolory >

Dane podstawowe

Zastosowanie	Wszechstronne koszulki TF21 mają wiele zastosowań. Najczęściej stosowane są do izolowania, ochrony mechanicznej i znakowania wiązek przewodów.
GLOBAL PART DESCRIPTION	TF21-2.4/1.2-PO-X-GNYE
Grupa produktów	Rury termokurczliwe 2:1 - elastyczne, różne kolory
Ilość w	szpuli
Ilość w opak.	100m
Kolor	Żółto-Zielony (GNYE)
Krótki opis	Rura termokurczliwa 2:1
Materiał	Poliolefina usieciowana (PO-X)
Metoda badania starzenia cieplnego	SAE-AS23053
Metoda badania w niskiej temperaturze	SAE-AS23053
Możliwość nadruku	Nie
Rodzina produktów	TF21
Rozmiar (syst. imperialny)	3/32"
Stopień skurczu	2:1
Test starzenia termicznego	168h/175°C
Test szoku termicznego	4h/250°C
Typ	TF21-2.4/1.2
Wariant	Cienkościenna
Wydłużenie przy starzeniu cieplnym (%)	420%
Z klejem wewnętrznym (Tak/Nie)	Nie
Zachowanie przy szoku termicznym	niezałamująca się, niepłynna, niekapiąca
Zachowanie w niskich temperaturach	niepękająca

Wymiary


Grubość ścianki (WT)	0.51mm
Skurcz wzdłużny	+/-5 %
Waga	0.006kg
Śr. dostarczana (D)	2.4mm
Śr. po max. skurczu (d)	1.2mm

Pliki do pobrania

Aprobaty i Specyfikacje

Absorpcja wody	0.25%
Certyfikaty/Dopuszczenia
Certyfikaty/Dopuszczenia	ANSI/UL 224, JAR/FAR 25.853
Klasa palności	UL 224 VW1
Materiał bezhalogenowy	Nie
Materiał niebezpieczny	Nie
Metoda badania wydłużenia przy zerwaniu	ASTM D638
Metoda badania wytrzymałości na rozciąganie	ASTM D638
Min. temp. obkurczania w °C	+90°C
Numer pliku UL	E143529
Rezystywność	10¹⁴ Ω cm
Samogasnący	Tak
Temperatura robocza w °C	-55°C do +135°C
UL Recognized US Only	Tak
Uznany przez UL	Nie
Wydłużenie przy zerwaniu	400%
Wytrzymałość dielektryczna	30kV/mm
Wytrzymałość na rozciąganie	14MPA
Zgodność z ROHS	Tak

Logistyka i opakowania


EAN / GTIN	4031026223605
Ilość w rolce	100.0m
Kraj pochodzenia	JP
Numer klienta	39173200
Opakowanie 1 - Waga (kg)	0.6kg

Więcej informacji

ETIM 8.0 Key	EC000217
ETIM 9.0 Key	EC000217
Kod UNSPSC	39121723

Kalkulator

Kalkulator do termokurczy

Kalkulator do termokurczy

dla TF21-2.4/1.2 - Nr art.: 309-40247
Przy profesjonalnym doborze odpowiedniego rozmiaru rury termokurczliwej, należy uwzględnić zasadę 80:20. Określa ona że rura termokurczliwa powinna zostać obkurczona przynajmniej o 20% i nie więcej niż 80% całkowitych możliwości jej skurczu.
Na podstawie których danych chcesz sprawdzić, czy wybrany produkt jest odpowiedni do twojego zastosowania?

Średnica

Wprowadź w odpowiednie pole minimalną względnie maksymalną średnicę obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm

Przekrój

Wprowadź w odpowiednie pole minimalny względnie maksymalny przekrój obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm² Max mm²

Obwód

Wprowadź w odpowiednie pole minimalny względnie maksymalny obwód obiektu na jakim ma zostać obkurczona rura termokurczliwa. Można także wprowadzić tylko jedną wartość.

Min mm Max mm
Kalkulator grubości ścianki

Kalkulator grubości ścianki

dla TF21-2.4/1.2 - Nr art.: 309-40247

W trakcie obkurczania rury termokurczliwej zmienia się zarówno jej średnica, jak też grubość ścianki. Ten kalkulator pomoże ci obliczyć teoretyczną grubość ścianki wybranego termokurczu po obkurczeniu go do określonej średnicy.Wprowadź przekrój elementu, na którym chciałbyś obkurczyć wybrany termokurcz.

Średnica zewnętrzna elementu (A)

mm

Średnica rury termokurczliwej po pełnym skurczu(B)

mm

Grubość ścianki po pełnym skurczu (C)

mm
