19/11/2024

Złącze końc. do rur metal. HelaGuard
Nr art. 166-31404 | PCS20-FMC-M20-NPB/PA6-ML | Szczegóły

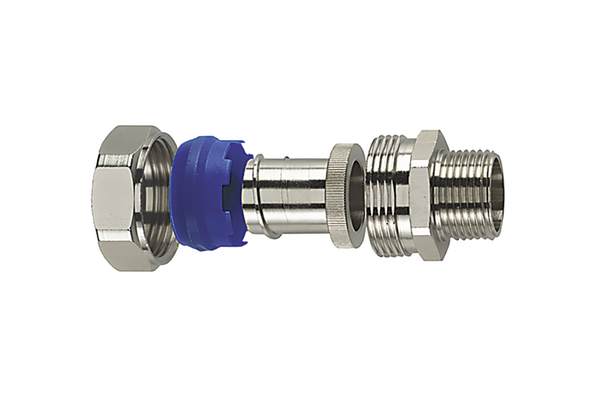

HelaGuard PCS-FMC - złącze końcowe, dociskowe ze stałym gwintem zewnętrznym.

Wieloczęściowe złącza dociskowe z uszczelką elastomerową
Doskonała odporność na rozciąganie
Możliwość użycia do wejść gwintowanych jako złącze obrotowe, aż do dociśnięcia

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania CAD-Download

Więcej produktów z grupy:

Złącza do rur osłonowych metalowych powlekanych tworzywem >

Dane podstawowe

Zastosowanie	Złącza dociskowe ze stałym gwintem zewnętrznym, wykonane z mosiądzu niklowanego. Spełniają wymagania dla klasy szczelności IP65.
GLOBAL PART DESCRIPTION	PCS20-FMC-M20-NPB/PA6-ML
Grupa produktów	Złącza do rur osłonowych metalowych powlekanych tworzywem
Ilość w	torebce
Ilość w opak.	10szt.
Kolor	Metal (ML)
Krótki opis	Złącze końc. do rur metal. HelaGuard
Materiał	Mosiądz niklowany (NPB), Poliamid 6 (PA6)
Rodzaj połączenia	Gwint
Rodzina produktów	PCS-FMC, dociskowe ze stałym gwintem zewnętrznym, IP65
Typ	PCS20-FMC-M20
Typ gwintu	metryczny
Typ metalowego osprzętu końcowego	Dociskowe, proste
Wariant	Proste

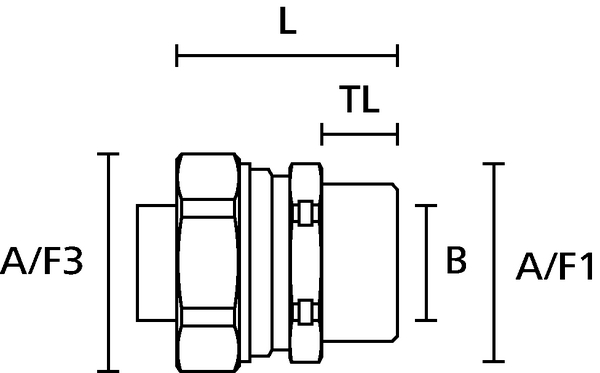

Wymiary


A/F Nakrętka (A/F3)	29mm
Długość (L)	33.5mm
Długość gwintu (TL)	12.0mm
Minimalna średnica wew. (B)	15.3mm
Najmniejsza średnica wewnętrzna	15.3mm
Rozmiar gwintu	M20
Waga	0.05589kg
Wysokość (H)	26.0mm
Średnica nominalna	20mm
Średnica nominalna (imp.)	0.81"

Pliki do pobrania

Aprobaty i Specyfikacje

Certyfikaty/Dopuszczenia
Klasa szczelności IP	IP65
Materiał bezhalogenowy	Tak
Materiał niebezpieczny	Nie
Temperatura robocza w °C	-50°C do +135°C
Zgodność z ROHS	Tak

Logistyka i opakowania


EAN / GTIN	4031026307480
Kraj pochodzenia	GB
Numer klienta	74122000
Opakowanie 1 - Waga (kg)	0.558901kg

Więcej informacji

ETIM 8.0 Key	EC001180
ETIM 9.0 Key	EC001180

Akcesoria

PCS20 166-30703
Rury osłonowe metalowe powlekane tworzywem
