Złącze końc. do rur metal. HelaGuard
Nr art. 166-30400 | SC10-SM-M12-NPB/PS-ML | Szczegóły

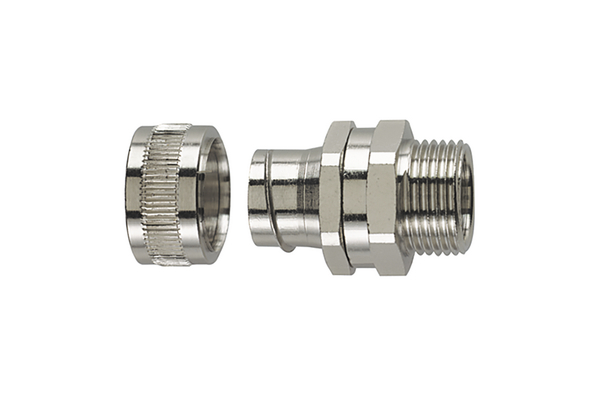

Złącze końcowe proste HelaGuard SC-SM z obrotowym gwintem zewnętrznym.

Złącza wieloczęściowe z gwintem zewnętrznym
Gwint zewnętrzny obraca się wokół głównej części złącza
Zapewniają szczelne i solidne umocowanie rury
Możliwość mocowania przy użyciu nakrętki kontrującej

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania CAD-Download

Więcej produktów z grupy:

Złącza do rur osłonowych metalowych >

Dane podstawowe

Zastosowanie	Złącza proste z obrotowym gwintem zewnętrznym, wykonane z mosiądzu niklowanego z wewnętrznym, stalowym pierścieniem zabezpieczającym.
GLOBAL PART DESCRIPTION	SC10-SM-M12-NPB/PS-ML
Grupa produktów	Złącza do rur osłonowych metalowych
Ilość w	torebce
Ilość w opak.	10szt.
Kolor	Metal (ML)
Krótki opis	Złącze końc. do rur metal. HelaGuard
Materiał	Mosiądz niklowany (NPB), Stal galwanizowana (PS)
Rodzaj połączenia	Gwint
Rodzina produktów	SC-SM, proste z obrotowym gwintem zewnętrznym, IP40
Typ	SC10-SM-M12
Typ gwintu	metryczny
Typ metalowego osprzętu końcowego	Standard
Wariant	Proste

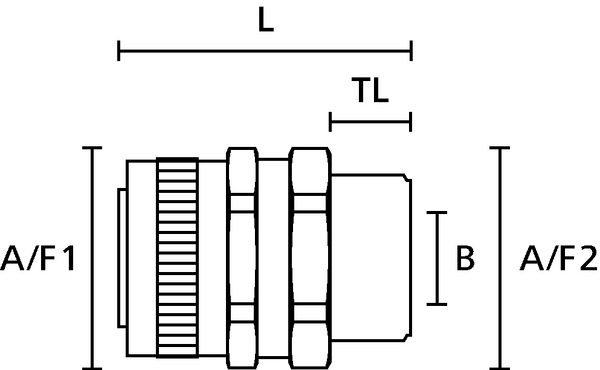

Wymiary


A/F Gwint (A/F2)	13mm
Długość (L)	30.2mm
Długość gwintu (TL)	8.0mm
Minimalna średnica wew. (B)	5.6mm
Najmniejsza średnica wewnętrzna	5.6mm
Rozmiar gwintu	M12
Waga	0.02kg
Wysokość (H)	13.0mm
Średnica nominalna	10mm
Średnica nominalna (imp.)	0.38"

Pliki do pobrania

Aprobaty i Specyfikacje

Certyfikat CE	Tak
Certyfikaty/Dopuszczenia
Klasa szczelności IP	IP40
Materiał bezhalogenowy	Tak
Materiał niebezpieczny	Nie
Temperatura robocza w °C	-100°C do +300°C
Zgodność z ROHS	Tak

Logistyka i opakowania


EAN / GTIN	4031026306322
Kraj pochodzenia	GB
Numer klienta	74122000
Opakowanie 1 - Waga (kg)	0.200001kg

Więcej informacji

ETIM 8.0 Key	EC001180
ETIM 9.0 Key	EC001180

Akcesoria

SC10 166-30100
Rury osłonowe metalowe
