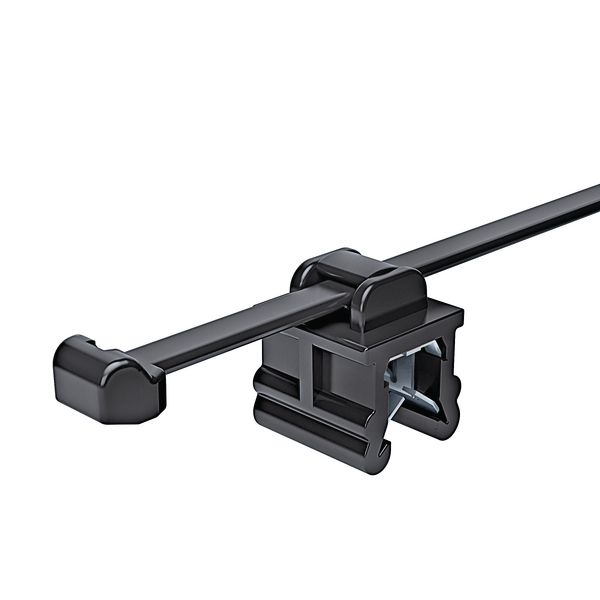

Opaska dwuczęściowa 200x4,6 mm, montowana na krawędź 3-6 mm, HS, kolor czarny
Nr art. 156-00020 | T50ROSEC20-PA66HS/PA66HIRHS-BK | Szczegóły

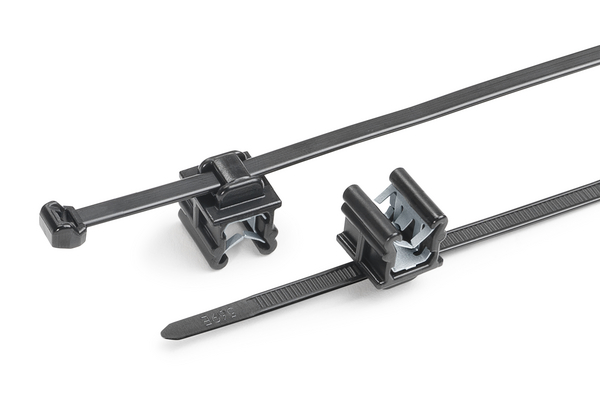

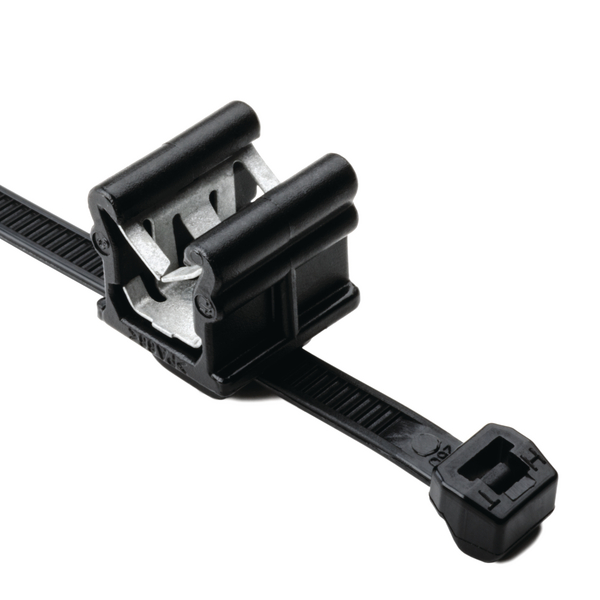

Wstępnie zmontowane opaski dwuczęściowe z elementem mocującym EdgeClip
Główkę opaski można przesuwać po zapięciu wiązki
Przeznaczone do wiązek o min. średnicy 1 mm
Do krawędzi o grubości 3-6 mm

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania CAD-Download Arkusz danych

Więcej produktów z grupy:

Opaski dwuczęściowe z mocowaniem do krawędzi, 3,0–6,0 mm >

Ten produkt jest częścią:

Samples_Railway

Dane podstawowe

Zastosowanie	Opaski kablowe z uchwytami EdgeClip doskonale sprawdzają się w miejscach, gdzie nie można wiercić otworów lub tam, gdzie ze względu na wysoką temperaturę nie można stosować elementów przyklejanych. Powszechnie stosuje się je do wiązania i mocowania kabli, rur i węży w przemyśle samochodowym i elektrotechnicznym, przy konfekcji wiązek przewodów, a także przy prefabrykacji rozdzielnic.
GLOBAL PART DESCRIPTION	T50ROSEC20-PA66HS/PA66HIRHS-BK
Grupa produktów	Opaski dwuczęściowe z mocowaniem do krawędzi, 3,0–6,0 mm
Ilość w	torebce
Ilość w opak.	500szt.
Ilość wejść dla opaski	2
Kolor	Czarny (BK)
Krótki opis	Opaska dwuczęściowa 200x4,6 mm, montowana na krawędź 3-6 mm, HS, kolor czarny
Materiał	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS), Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)
Materiał elementu stopowego	Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)

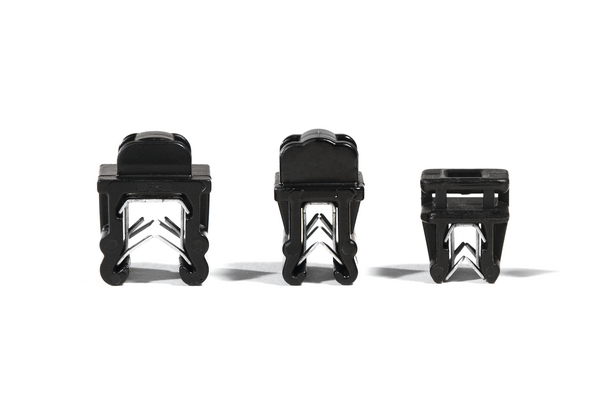

Opis produktu	Uchwyty są dostępne do opasek kablowych wewnętrznie i zewnętrznie ząbkowanych. Montuje się je poprzez wciśnięcie na krawędź o szerokości od 3,0 do 6,0 mm. Zintegrowany metalowy zacisk zapewnia wysoką odporność na zrywanie. Dostępne są różne wersje uchwytów EdgeClip. Niektóre wersje uchwytów umożliwiają mocowanie kabli równolegle do podłoża, natomiast inne pod kątem 90 stopni. Uchwyt wystarczy wcisnąć ręcznie na krawędź. Zintegrowany metalowy zacisk zapewnia solidność mocowania. Wiercenie otworów montażowych nie jest już konieczne. W parze z rewelacyjnymi opaskami zewnętrznie ząbkowanymi (OS) linia uchwytów EdgeClip jest wyśmienitym rozwiązaniem w zakresie mocowania przewodów.
Otwieralny zamek	Nie
Pozycja pola opisowego	bez

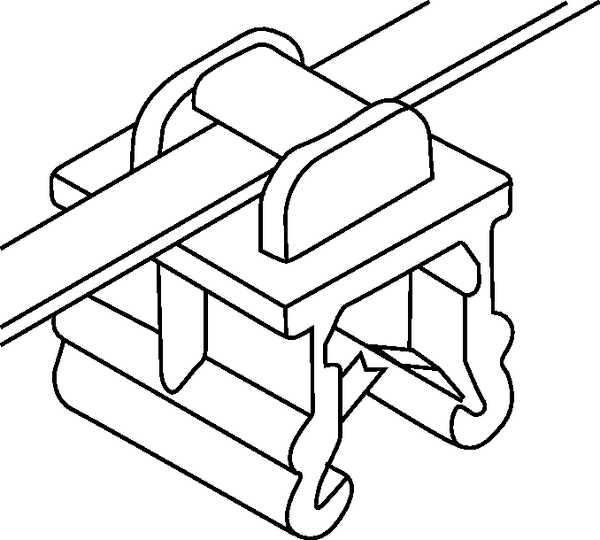

Rodzaj mocowania	EdgeClip, prowadzenie górne, zmontowany, dwuczęściowy
Rodzina produktów	Seria EdgeClip, 3-6 mm, prowadzenie górne
Typ	T50ROSEC20
USP produktu	oszczędzające miejsce
Wariant	Zewnętrznie ząbkowane
Zabezpieczenie przed obracaniem	YES
opaski	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS)

Wymiary


Długość (L)	200.0mm
Długość (L2)	14.8mm
Grubość (T)	1.3mm
Grubość blachy (syst. metryczny)	3 - 6 mm
Max. średnica wiązki (syst. metryczny)	1.0-45.0mm
Min. wytrzym. na rozciąg.	225N
Szerokość (W)	4.6mm
Szerokość(W2)	14.0mm
Waga	0.003472kg
Wiązka ∅ max.	45.0mm
Wiązka ∅ min.	1.0mm
Wysokość (H)	1.3mm
Wysokość (H2)	17.8mm

Pliki do pobrania

Aprobaty i Specyfikacje

Certyfikaty/Dopuszczenia
Klasa palności	UL 94 HB
Materiał niebezpieczny	Nie
Temperatura pracy elementu mocującego (°C)	-40°C do +105°C
Temperatura robocza w °C	-40°C do +105°C
Zgodność z ROHS	Tak
