Seria EdgeClip, 3-6 mm, prowadzenie górne
Nr art. 156-04601 | T50SOSEC19-PA66HS/PA66HIRHS-BK | Szczegóły

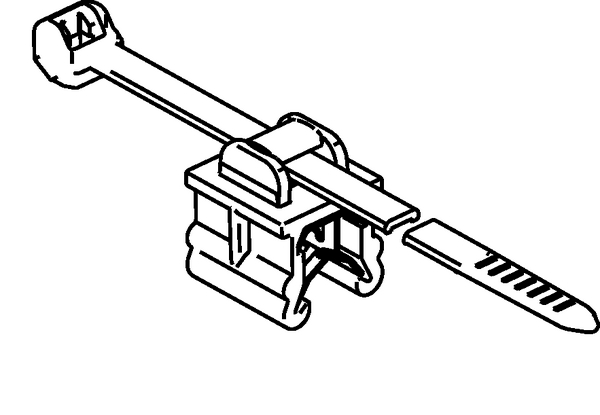

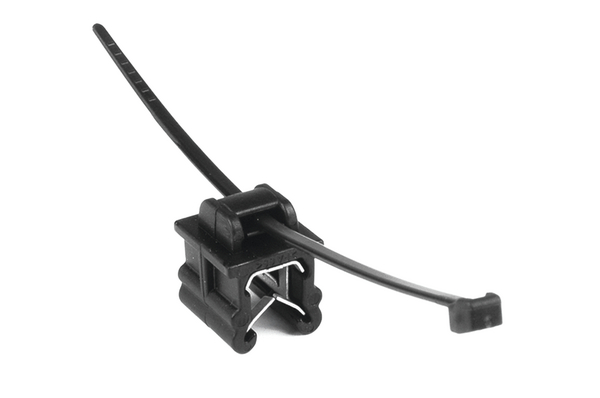

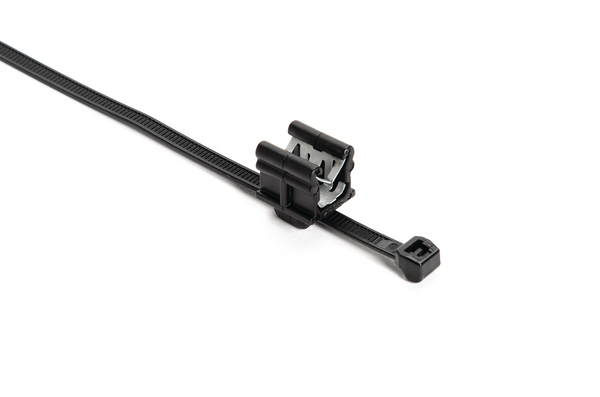

Dwuczęściowa opaska kablowa z elementem mocującym EdgeClip.

Wstępnie zmontowane opaski dwuczęściowe z elementem mocującym EdgeClip
Główkę opaski można przesuwać po zapięciu wiązki
Przeznaczone do wiązek o min. średnicy 1 mm
Do krawędzi o grubości 3-6 mm

Dodaj do listy obserwowanych

Prośba o ofertę

Pliki do pobrania CAD-Download

Więcej produktów z grupy:

Opaski dwuczęściowe z mocowaniem do krawędzi, 3,0–6,0 mm >

Dane podstawowe

Zastosowanie	Opaski kablowe z uchwytami EdgeClip doskonale sprawdzają się w miejscach, gdzie nie można wiercić otworów lub tam, gdzie ze względu na wysoką temperaturę nie można stosować elementów przyklejanych. Powszechnie stosuje się je do wiązania i mocowania kabli, rur i węży w przemyśle samochodowym i elektrotechnicznym, przy konfekcji wiązek przewodów, a także przy prefabrykacji rozdzielnic.
GLOBAL PART DESCRIPTION	T50SOSEC19-PA66HS/PA66HIRHS-BK
Grupa produktow	Opaski dwuczęściowe z mocowaniem do krawędzi, 3,0–6,0 mm
Ilość w	torebce
Ilość w opak.	500szt.
Kolor	Czarny (BK)
Materiał	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS), Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)
Materiał elementu stopowego	Poliamid 6.6 odporny na udary mech. i wyższą temp. (PA66HIRHS)

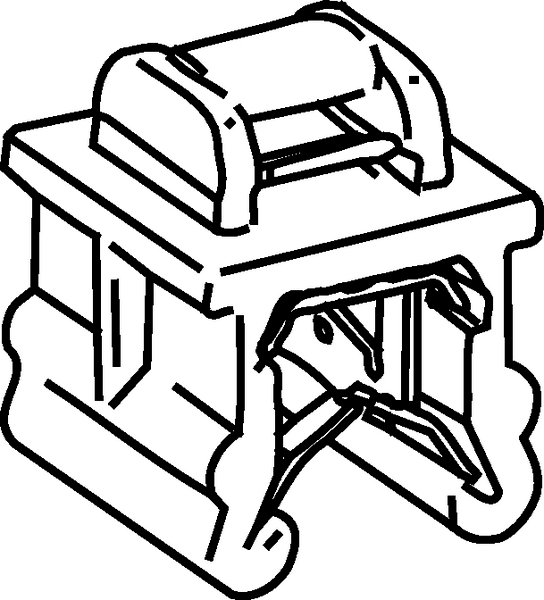

Opis produktu	Uchwyty są dostępne do opasek kablowych wewnętrznie i zewnętrznie ząbkowanych. Montuje się je poprzez wciśnięcie na krawędź o szerokości od 3,0 do 6,0 mm. Zintegrowany metalowy zacisk zapewnia wysoką odporność na zrywanie. Dostępne są różne wersje uchwytów EdgeClip. Niektóre wersje uchwytów umożliwiają mocowanie kabli równolegle do podłoża, natomiast inne pod kątem 90 stopni. Uchwyt wystarczy wcisnąć ręcznie na krawędź. Zintegrowany metalowy zacisk zapewnia solidność mocowania. Wiercenie otworów montażowych nie jest już konieczne. W parze z rewelacyjnymi opaskami zewnętrznie ząbkowanymi (OS) linia uchwytów EdgeClip jest wyśmienitym rozwiązaniem w zakresie mocowania przewodów.
Pozycja pola opisowego	bez
Rodzaj mocowania	EdgeClip
Rodzina produktow	Seria EdgeClip, 3-6 mm, prowadzenie górne
Typ	T50SOSEC19
USP produktu	oszczędzające miejsce
Wariant	Zewnętrznie ząbkowane
Zalecane narzędzie	ProCut 9 no battery, MK3PNSP2, EVOcut, MK7P, MK10-SB, MK20, EVO7, EVO7SP, EVO7i, EVO7iSP, EVO9, EVO9SP, EVO9i, EVO9iSP
opaski	Poliamid 6.6 odporny na wyższą temperaturę (PA66HS)

Wymiary

Grubość blachy (syst. metryczny)	3 - 6 mm
Min. wytrzym. na rozciąg.	225N
Szerokość (W)	4.6mm
Szerokość(W2)	14.0mm
Wiązka ∅ max.	35.0mm
Wysokość (H2)	17.8mm
org.mozilla.javascript.Undefined@0	0.1 - 0.2 "
Długość (L)	150.0mm
Długość (L2)	14.8mm
Grubość blachy max.	3.0 - 6.0mm
Waga	0.003068kg
Wiązka ∅ min.	1.0mm
Wysokość (H)	1.3mm
Średnica opasania (syst. metryczny)	1.0-35.0mm

Pliki do pobrania

Aprobaty i Specyfikacje

org.mozilla.javascript.Undefined@0	Tak
Certyfikaty/Dopuszczenia
Materiał niebezpieczny	Nie
Numer NATO (NSN)	5975-12-409-2640
Temperatura pracy elementu mocującego (°C)	-40°C do +105°C
Temperatura robocza w °C	-40°C do +105°C
Ul Listed US Only	Nie
org.mozilla.javascript.Undefined@0	Nie
Certyfikat CSA	Nie
Klasa palności	UL 94 HB
Odporność na UV	Nie
UL Listed	Nie
UL Recognized	Nie
UL Recognized US Only	Nie
Zgodność z ROHS	Tak

Logistyka i opakowania


EAN / GTIN	4031026230061
Kraj pochodzenia	DE
org.mozilla.javascript.Undefined@0	torebce
org.mozilla.javascript.Undefined@0	0.368m
org.mozilla.javascript.Undefined@0	1.198m³
org.mozilla.javascript.Undefined@0	0.584m
Numer klienta	39269097
org.mozilla.javascript.Undefined@0	180.888kg
org.mozilla.javascript.Undefined@0	0.083m³
Opakowanie 1 - Waga (kg)	1.563135kg
org.mozilla.javascript.Undefined@0	0.386m
org.mozilla.javascript.Undefined@0	pudełku
org.mozilla.javascript.Undefined@0	0.13m
org.mozilla.javascript.Undefined@0	4000
org.mozilla.javascript.Undefined@0	0.23m
org.mozilla.javascript.Undefined@0	1.248m
org.mozilla.javascript.Undefined@0	48000
org.mozilla.javascript.Undefined@0	1.2m
org.mozilla.javascript.Undefined@0	paleta
org.mozilla.javascript.Undefined@0	0.00927m³
org.mozilla.javascript.Undefined@0	13.32508kg
org.mozilla.javascript.Undefined@0	500
org.mozilla.javascript.Undefined@0	0.31m
org.mozilla.javascript.Undefined@0	0.8m
